噪音粉尘环境监控系统
一、KITOZER（开拓者）噪音粉尘监测系统概述
粉尘是指悬浮在空气中的固体微粒，按照国际标准化组织的规定，粒径小于75μm的固体悬浮物定义为粉尘。粉尘对人类健康有着极大的危害，飘逸在大气中的粉尘往往含有许多有毒成分，如铬，锰，镉，铅，汞，砷等。当人体吸入粉尘后，小于5μm的微粒，极易深入肺部，引起中毒性肺炎或矽肺，有时还会引起肺癌。噪音粉尘环境监控系统由噪声监测终端、监测中心、便携式监测终端三部分构成，监测中心可以将收集的数据收录到数据库中进行过滤、统计、分析报表等处理。
二、噪声扬尘自动监测系统工作原理
本系统由噪声传感器、粉尘传感器、模拟量采集模块、RS485通讯模块、无线传输模块、计算机专用设备、显示屏幕、视频输入端口和系统软件等组成。城市区域环境及交通噪声粉尘全天候监测系统主要由噪声监测终端、监测中心、便携式监测终端三部分构成，通过GPRS、CDMA、EDGA等无线网络建立通信连接。其中噪声粉尘监测终端负责现场采集并实时处理，将采集的噪声粉尘信号进行FFT快速变换后，并进行相应得计算，如：A计权衰减、累计百分比声压级等计算，将结果通过GPRS、CDMA、EDGA等无线网络传回监测中心，监测中心可以将这些数据收录到数据库中进行过滤、统计、分析报表等处理。
三、系统的组成
本系统由噪声传感器、粉尘传感器、模拟量采集模块、RS485通讯模块、无线传输模块、计算机专用设备、显示屏幕、视频输入端口和系统软件等组成。城市区域环境及交通噪声粉尘全天候监测系统主要由噪声监测终端、监测中心、便携式监测终端三部分构成，通过GPRS、CDMA、EDGA等无线网络建立通信连接。
1、噪声传感器：采集现场噪音实时数据。
2、粉尘传感器：采集现场粉尘实时数据。
3、模拟量采集模块：联接噪声传感器与粉尘传感器，转换成标准信号485信号。
4、RS485转RS232通讯模块：把模拟量采集模块RS485信号转换计算机通讯RS232信号。
5、无线传输模块：把噪音、粉尘实时数据通过无线网络传输到指挥中心。
6、计算机及专用设备：计算机及专用设备直接决定了系统的功能，可根据用户对系统的不同要求选择不同的类型。
7、显示屏幕：显示屏的控制电路接收来自计算机的显示信号，驱动LED发光产生画面，并通过增加功放、音箱输出声音。
8、视频输入端口：提供视频输入端口，信号源可以是录像机、影碟机、摄像机等。
9、系统软件：提供LED播放专用软件，powerpoint或视频播放软件。
四、系统界面
系统采用图形化显示界面，提供柱状图、实时曲线、历史曲线等显示手段，使用户观察数据更加直观和方便。
1.设备配置
该功能是使用软件的第一步。点击主界面中的<设备配置>按钮进入界面。
2.权限管理
软件操作用户的权限管理，可以进行用户的添加、删除、修改密码、注销用户操作。在主界面点击<权限管理>按钮进入界面。
3.实时监测
软件的主功能和主界面，在该界面中用户可以实时查看当前系统中噪音、粉尘、气压强度和风速风向传感器等的数据及报警信息。点击<实时监测>按钮，显示该界面。

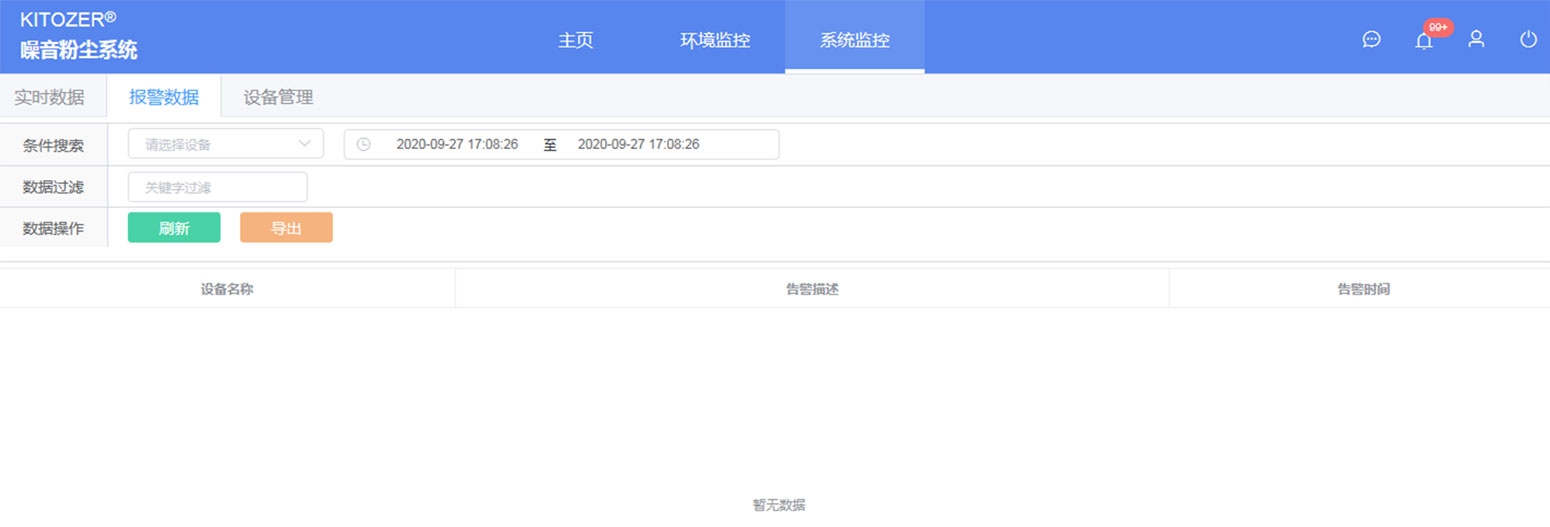

4.报警查询
查询历史报警信息。点击<报警查询>进入界面。在该界面中，用户可以通过选择设备标识和时间段来查询相关历史报警信息。点击<导出>按钮，将查询到的报警信息导出到Excel表格中。
5.短信设置
进行短信报警及其相关的各项设置。
五、系统功能特点
1.噪声远程监控系统特点
（1）全天候、连续监测;环境温度补偿，低温环境下仍可正常工作。
（2）多声学参数测量：频谱、声压级、计权声压级、累计百分比等。
（3）110dB的动态范围。
（4）采用内部自诊断技术对整个测量链进行远程校验。
（5）通过GPRS等通信方式遥控及数据 传输。
（6）可连接GIS地理数据系统。
（7）系统可以连接多种附加模块，如气象五要素模块等。
（8）监测单元既是永久性的，也是可移动性的。
（9）能监控任何终端的实时噪声状态。
（10）历史数据的存档管理，图形及表格的报告生成。
（11）BS/CS软件架构，方便各个部门的管理和监测。
（12）监测终端可以连接大屏幕LED显示屏公布测量结果。
（13）监测终端低功耗设计可以使用太阳能电池供电，无需交流电源。
2.粉尘远程监控系统特点
（1）粉尘监控系统可以遍布于城市的各个角落，尤其是粉尘污染高发地段，比如公路路口、施工现场或者水泥生产基地等，采用GPRS无线远程监控粉尘浓度，大大提高了监控效率，同时也大大降低了维护成本。
（2）粉尘监控系统分布广泛，区域间隔比较远，如果到现场对网络参数做修改的话，将是一个浩大的工程，依据人性化设计可以远程直接进行网络参数配置，无需到现场做参数修改，达到时间和人力的合理利用。
（3）粉尘监控系统一般都是全天24小时处于工作状态，在设备状态不正常时可以自我恢复，采用高性能工业级处理器以及看门狗等安全机制设计，保证IP Modem永远在线，即使通信中断也会自行检测并自动断电重启，保证通信链路正常。
（4）随着目前城市规模的不断扩大，粉尘监控系统也会相应的增加，采用粉尘监控系统可以随时增加新的监控站点，而不会对现有的监控系统造成任何影响，体现了系统组网的灵活性。
（5）采用标准的工业串口通信，即插即用，无需太多的专业技能和知识既能便可很快完成操作，且高规格的模具设计，体积小巧、方便维护。
（6）粉尘监控系统需由几个部门多层管理，采用多中心设计，可同时设置5个中心以监控粉尘浓度采集终端，避免因某个中心网络不稳定或者关闭导致无法对粉尘监控现场进行监控而造成安全隐患。
（7）设备采用高规格材料选配，可在-25~+65℃、相对湿度 95%(无凝结)环境下正常工作。
（8）支持TCP、UDP协议传输和自定义应用协议等多种协议功能，给用户更多的选择空间。
（9）提供数据中心软件的二次开发包和多语言版本软件源代码，客户可根据自己的需要进行二次开发，增加了客户使用的灵活性。
六、系统的优势
1.全天候、连续监测
2.现场各路噪声信号的采集
3.通过GPRS通信方式遥控及数据传输
5.采用标准总线和协议，具备可扩展性
6.除了远方通信接口外，还具有本地调试接口，方便现场故障诊断
7.具备完整的配套的测试工具，利于工程师进行系统调测
8.现场防水测控箱EMC达到IEC标准的三级
9.噪声监测中心实现整个噪声监控系统各监控点状态数据的采集、监控和处理
10.监测点噪声数据动态显示波形图
11.数据的实时查询、实时报警、以及趋势图的显示
12.通讯自诊断功能
13.设备自动报警记录功能
14.自动生成报表及打印功能
15.支持OPC和DDE客户端功能
16.支持WEB发布功能，可以实时反映出各地理位置的噪声情况
17.海量数据的高速存储，读取功能
18. 支持客户端远程访问
七、应用范围
噪声粉尘监测系统广泛应用于各大施工现场、居民小区、学校和个精密建筑中。
八、工程案例
广东省广州市荔湾区某粉尘施工项目
广东省肇庆市某实验小学噪音施工项目
湖南省某市中心小学噪音施工项目
天津市某科学研究院粉尘监测项目工程
湖北省武汉市某居民小区噪音监测项目工程
广东省某建筑工程噪音粉尘监测项目工程
上海市某居民小区噪音监测项目工程
四川省成都市某居民小区噪音监测项目工程
广东省广州市某小学噪音监测项目工程
广东省广州市某居民小区噪音监测项目工程
湖北省某建筑施工项目噪音、粉尘监测项目工程
江苏省某建筑施工项目粉尘噪音监测项目工程
上海市浦东新区某商业噪音监测项目工程
天津市某中学噪音监测项目工程
广东省某大学噪音监测项目工程
等等
九、配置清单
十、主要技术参数
1.管理监控服务器
产品型号：KTR-X86
CPU：J1900
USB：4个USB口
IO通道：6DI 2 DO
硬盘：机械硬盘500G (可选配固态硬盘120G或240G)
以太网口：1个10/100/1000M以太网口
电源输入：AC 220V
功耗：<80W
环境温度：-10℃～50℃
环境湿度：10%～90%RH，无凝露
静电防护：接触放电:±6KV；空气放电:±8KV
EFT防护：±2KV
长×宽×高：440MM × 280MM × 44MM
内存：1xSO-DIMM，DDR3 1333MHz Memory，4G(可选配8G)
串口：2个RS232，6个RS485串口
2.采集模块
产品型号：KTR-8060
隔离电压：5000VRMS
输入阻抗：3KΩ/0.5W
计数通道： 8
输入频率： 100 Hz
脉冲宽度： 5 ms
触点容量：（交流）250 V/3 A
触点容量：（直流）30 V /3 A
接通时间(典型)：3 ms
断开时间(典型)：1 ms
绝缘电阻：1000 MΩ（500VDC）
RS-485通讯接口（2线制）
输入阻抗：3KΩ/0.5W
电源要求：+9V~+36VDC
功耗：1.9W/24VDC
械特性：ABS塑料外壳，标准DIN导轨安装
工作温度：-10~70℃
存储温度：-25~85℃
湿度：5~95%，无结露
3.噪声噪音传感器
产品型号：KTR-80BM
工作温度：-20~60℃
工作湿度：0~80%RH
工作电源：10~30V DC
功率：0.4~1.2W
测量精度：±0.5dB
频率范围：20Hz~12.5KHz
量程：30dB~120dB
响应时间：＜3S
防尘罩：在50~150dB范围内影响＜0.5dB，量程内其他范围内影响≤0.7dB
4.粉尘传感器
产品型号：KTR-300L
工作电压：12V～24V
工作电流：≤250mA（12V）
测量范围：0.1～1000mg/m³
测量误差：±10%
信号输出：(200～1000)Hz频率信号；(4～20)mA电流信号
粉尘浓度报警点：可任意点设置，声光报警
工作温度：0～40℃
工作相对湿度：＜95%
工作大气压：86～106kPa
5.气压传感器
产品型号：KTR-3VHL
工作环境温度：-40~85℃
补偿温度：10~70℃
测量范围：-100KPa~60MPa
输出信号：4~20mA，1~5V，0~5V，0~20mA
过载压力：200%FS
固有频率：5KHz~650KHz
长期稳定性：≤0.2%FS/℃
零点温度漂移：±0.03%FS/℃
6.风速、风向传感器
产品型号：KTR-GI1L
测量范围：0~30m/s
测量精度：±1m/s
响应时间：＜5s
波特率：2400/4800/9600
耗电：＜1W
工作温度：0~100%RH(15~95%RH)
启动风力：0.2~0.4m/s
十一、总结
广州莱安专业生产销售噪音粉尘监测系列产品，拥有18年以上施工及实施经验，为广大客户解决了噪音粉尘监测系统各种难题，得到了广大客户的广泛认可。我司免费为直接客户及工程集成商提供噪音粉尘监测系统解决方案及报价，欢迎全国广大客户来人来电咨询业务！
