室内一体化机柜
室内一体化机柜

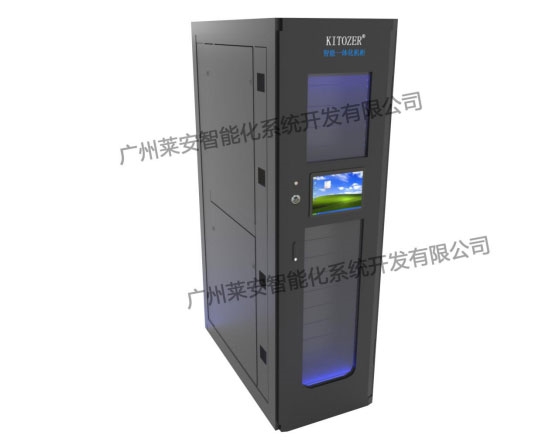

一、KITOZER(开拓者)智能一体化机柜概述
开拓者”KITOZER”系列智能微型数据中心,将供配电、制冷、监控和布线等基础架构设施悉数收纳至一台全封闭IT机柜内,为小微型IT机房应用场景提供优良工作环境和可靠保障平台。支持单柜、单排等多种灵活部署方式。具有高密度与模块化,高可靠性与可用性,灵活配置与快速部署,简易安装与绿色节能,完善智能监控等特点。
二、KITOZER(开拓者)智能一体化机柜的特点
KITOZER所提供的智能一体化机柜产品可根据网点个性化的需求,选择性的搭建,以构建适合自身发展需要的实用性系统,具有以下特点:
(1)、高效节能:高效供电,近端制冷,冷热密闭隔离。
(2)、模块化:配电模块+UPS模块+电池模块+空调,按需扩容。
(3)、快速部署:组件预装,进场即用。不需要装修、地板等配套工程。不需工程勘测。
(4)、支持环境与能源管理,持续优化运营模式。
(5)、联网管理:支持网络化管理,组成平行或多层级网络。
(6)、标准机柜:满足标准机柜,快速安装。
(7)、简化运维:大屏,可视化图像界面操作。可通过网络进行远程监控、界面简单、非专业人员可以轻松操作。
(8)、环境要求低:无需装修,地板等专业机房的配套工程,可在各种环境下实现部署使用。
(9)、灵活扩容:可实现后期自定义式的无缝扩展。
(10)、材料表面处理:优质冷轧钢板、脱脂、酸洗、磷化、静电喷塑、黑颜色。
(12)、应急无忧:支持内外循环间切换,智能温控、保障有效。
(13)、配件丰富:9/10英寸液晶屏、移动平板、一体化电子锁、蓝光灯条等。
(14)、灵活扩容:支持1~16柜级联扩容,根据负载容量配置空调,匹配更多应用场景需求。
(15)、制冷匹配灵活:根据不同应用场景需要,自适应3.5KW、6.5KW或12.5KW机架式精密空调,匹配负载热量。
(16)、交互式语音控制:故障时可语音拨号告警;被叫时,管理员可远程修改参数阈值。
三、室内智能一体化机柜结构特点
(一)、主体结构
KITOZER系列机柜主体结构选材为承载能力强、耐腐蚀、易导电的优质九折型,柜门和侧板采用优质冷扎钢板精工制作。机柜整体由水平的AMADA数控生产线精工制作,规格精确,做工精致。
机柜所有结构部件均经过脱脂、酸洗、防锈磷化、磷酸盐防腐蚀预处理,再用静电喷塑工艺进行表面喷涂。耐酸碱、防绣蚀、抗静电,不脱落,观感和触感都非常好,彰显档次。
(二)、机架
机柜内部依据标准设计制作,符合标准19英寸机架规格,通用性强。
(三)、柜门
柜门采用1.5mm优质冷轧钢板制作,前门单后,后门双开。柜门布满六棱形通风网孔,通风率高。
(四)、底部支撑
机柜出厂时预装四只万向承重脚轮和四只调平支脚,机柜在搬运和移动途中可以向调平支脚升高,脚轮着地,方便推动。机柜摆放到位后可以降低调平支脚,悬空脚轮,达到稳固和调平机柜的目的。
(五)、通风散热
机柜有完善的通风散热设计,冷风可以从柜底进风窗、正面网孔、及后面网孔区进入柜内,再从顶部将柜内热空气带出。
(六)、可选配件
可选配件包括:固定式设备托盘,推拉式键盘托盘,L型托架,理线槽,PDU电源分配单元等,可以满足各类安装和使用需求。
(七)机柜规格参数
(1)、常规外形尺寸(高×宽×深,单位:mm):2000×600×1400
(2)、机架规格:标准19英寸,42U
(3)、U单元:44.45mm/U
(4)、材质:九折型材,冷轧钢板
(5)、托盘:底通风型固定托盘,承重150KG
(6)、滑动托盘:由支架、滑轨和托盘组成
(7)、柜门:钢质门。前门单开,后门双开,带门禁系统
(8)、侧板:整体侧板,可拆装
(9)、散热设备:置顶式风机单元,4风机,智能工作
(10)、穿线孔:顶部和底部穿线,穿线窗大小可调
(11)、PDU:16A/250VAC/50~60Hz,2米2.5mm²线缆,GB1002/16A插头,8位10A通用型插口
四、KITOZER(开拓者)室内智能一体化机柜优势
(一)、更简单
室内智能一体化设计,在机柜内集成UPS、电池、配电、空调、监控、布线、消防等产品,摆脱传统的分项建设模式;模块化设计,各部件接口统一。
(二)、更快捷
将传统工程进行产品化设计,节约前期项目设计和现场安装时间,一天内即可完成全部安装工程,比传统建设模式快。
(三)、更安全
对各系统进行深度整合、工厂预验证测试,相比现场自由施工建设更加规范、安全可靠;提供不同可靠等级的架构方案供选择(N、N+1、2N)。
(四)、更低成本
设备占地面积为0.7m²,降低机房面积需求,不需要装修、地板等配套工程,降低基础建设投入成本;高效UPS系统、变频精密空调+全封闭冷热。
(五)、更好管理
一站式售后服务能及时处理各类设备故障问题,省时省心;标配动环监控系统,提供各类报表和数据统计,可本地、远程监控管理,更可多网点接入上层管理平台统一监管,多样化选择支持。
(六)、防尘
微型智能机房的优势——封闭防尘。机房内部空气能达到高级机房空气洁净度标准,IT设备故障率大幅度下降,生命周期延长1至2倍。
(七)、绿色——节能、省地 、省人力
数控精密空调只对KITOZER封闭空间精确控温,相比专用机房空调对整个房间控温,其用于温度调节的能耗大幅降低,比如:
传统机房:面积15平米以内,4台服务器,6台交换机,1台柜式空调(约2.15kw)。仅考虑空调制冷耗电量,压缩机按65%的工作时间计算:月耗电为30*24*2.15*65%=1006.212kw·h。月耗电高达约1千度。
微型智能机房:相同数量IT设备的情况下,月耗电量仅约120度,节省耗电可达88%。传统机房工程是以房间为单位,占用空间大;微型智能机房将重要机房元素高度集成到机柜平台上,所占物理空间减少(1柜仅约1平米)。
KITOZER(开拓者)是无工程化产品,具有无人值守功能。我们为您提供安装及维护服务,因此您可以节约专业人员的人力资源成本。
 (八)、更智能化
KITOZER(开拓者)可以实现365天7X24小时无人值守,远程监控以及智能人性化管理。限度降低IT部署及运维成本。
(九)、更减噪
噪声测试案例:将4台机架式服务器、2台交换机等设备放置在普通机柜里,测试室内噪声降低;
(十)、更防辐射
电磁辐射不仅对IT设备造成干扰,还是人类健康的隐形“杀手”。 KITOZER(开拓者)可以阻止电磁辐射外泄,为您提供绿色安全健康的办公环境。
五、智能一体化机柜系统功能
(1)、配电系统、UPS系统、监控系统集成。
(2)、单套系统配置彩色触摸屏,可本地显示所有系统参数、监控信息以及告警记录等。
(3)、联网监控管理,可接入第三方监控系统或KITOZER监控系统,实现远程浏览监控管理。
(4)、系统一体化功能
一体化机柜将数据中心基础设施产品进行深度整合,包含UPS、配电、制冷、机柜、消防等多个子系统,通过监控系统对全部系统实现统筹管理,简化设计和建设流程。
(5)、高可用功能
可靠的UPS电源配电系统,不断为IT设备保驾护航,同时配置了精密制冷系统,保障IT设备运行环境,搭配动环监控系统实时监控设备工作状态。一体化机柜采用全密封设计,能应用在多种恶劣室内环境中,无需单独设置机房。
(6)、IT一体化功能
概括的说,就是借鉴刀片服务器、模块化核心交换机、模块化防火墙等产品的设计理念,将网络系统、主机系统、存储系统、安全系统等系统进行高度集成和整合,并“放入”一台一体化机柜,统一进行管理、供电和散热。
(7)、实时监测和控制机柜设备舱内温湿度状况,为柜内设备提供一个良好的运行环境。
(8)、机柜专用机柜工业空调制冷,连续工作时间久。
(9)、半导体发热陶瓷加热,PTC热敏电阻恒温发热,确保安全升温。
(10)、双层隔热式壁板及柜门设计,有效降低柜体导热系数,减少恒温所需能耗。
(11)、集成电子门禁系统,具备相应权限的工作人员可以凭IC卡或密码打开柜门。
(12)、根据实际应用需求可以选配烟雾监测、供电监测、柜内照明、互联网远程监控、手机短信息报警等功能。
(13)、智能调温:当柜内温度高出正常值时机柜自动启动风扇进行排热。
(14)、供电监测:监测机柜供电状况,并实时显示电流和电压值。
(15)、电子门禁:具备操作权限的管理人员可以使用IC卡或输入正确的密码打开柜门。
(16)、LED照明:柜内光线较暗时开启,方便操作和维护柜内设备。
(17)、远程集中管控:安装在不同位置的几台至数百台机柜的环境与动力系统参数可以通过网络集中显示在一台远程计算机上。
(18)、日志报告系统:自动记录用户对机柜进行的开关门动作及设置参数等操作。
(19)、其它功能:用户还可以根据实际需求订制具有烟雾探测、水浸监测、震动监测、视频监测、以及短信息报警等功能的智能机柜。

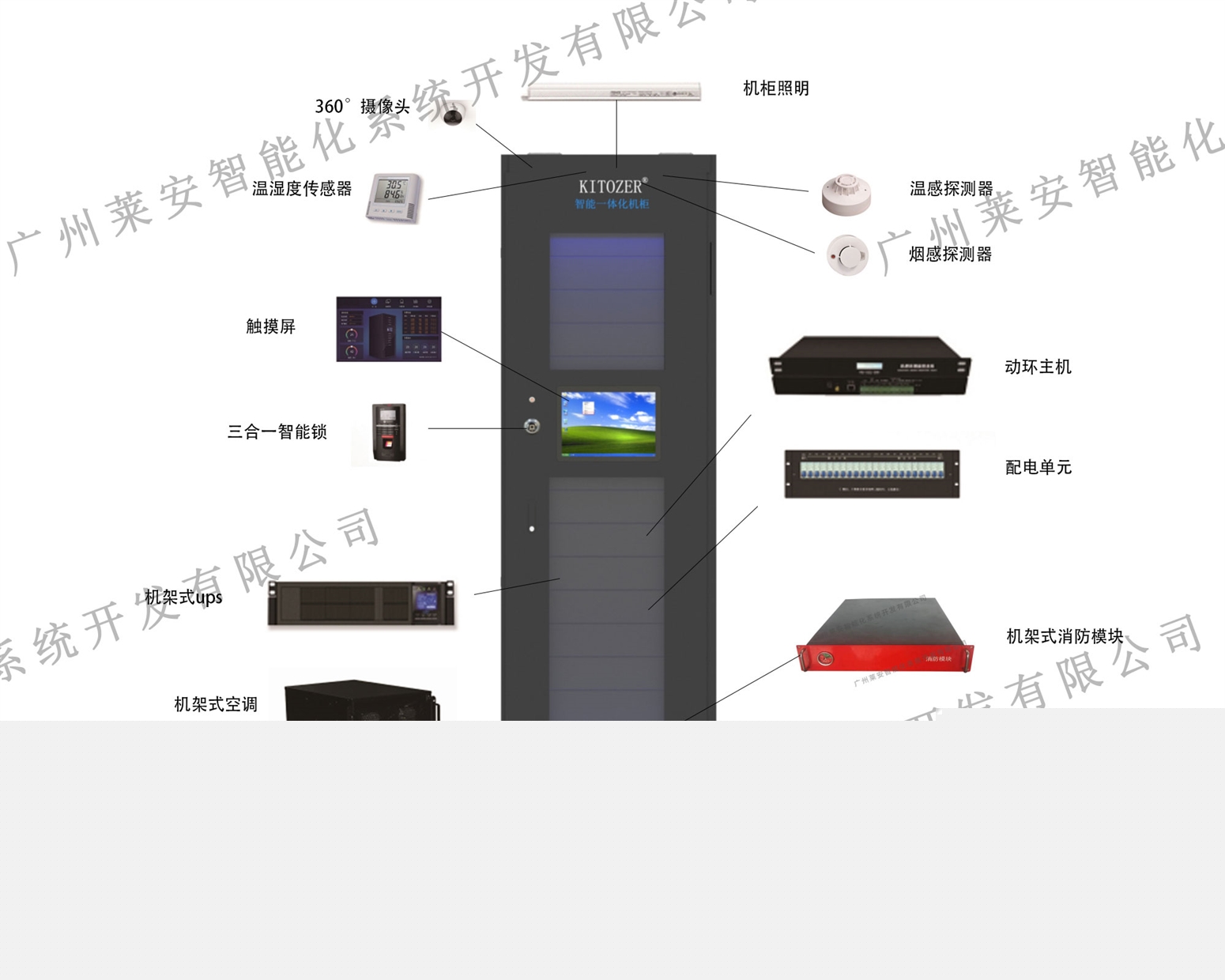

六、室内智能一体化机柜组成部分(产品配置)
1、机架式精密空调(室外机、室内机、低温保护件)
2、机架式配电单元(含直流及交流)
3、并机柜(机柜、理线柱、理线、密封条、接头工业防水接头)
4、并机件(拼机连接片、密封条、接头工业防水接头)
5、机架式UPS
6、机架式电池包或铅酸免维护蓄电池、磷酸铁锂电池
7、动环系统(动环主机、触摸屏、烟感温感、温湿度、指纹门禁、空调漏水、UPS监控、电量仪、磁力锁、智能分析摄像机等)
8、照明系统(T5蓝光/红光LED灯管、背景灯带、灯光联动门禁)
9、交流PDU(智能PDU)
10、消防系统(烟感温感、七氟丙烷等)
11、其它部分(交换机、路由器、服务器、防火墙等)
12、模块产品占用面积:0.6-1平方米,前后维护各预留600mm空间,左右预留600mm空间
七、室内智能化一体化机柜动环系统
智能型机柜具备柜内温湿度监测和智能调节,柜门状态监测和电子门禁,电流电压监测和过载报警,以及烟雾监测、水浸监测、震动监测、LED照明等功能。智能型机柜还具备远程集中监控功能,用户可以使用计算机通过互联网查看机柜内环境状况,也可以向机柜发送指令操控柜内环控设备工作。KITOZER机柜远程集中监控系统主要是对机柜内供配电、恒温、消防、防入侵等进行实时监控并记录历史数据,实现对机柜遥测、遥控、遥调的管理功能,为机柜系统高效的管理和安全运行提供有力的保证。
动环系统支持采集微型数据中心温湿度;漏水、烟感状态;UPS、空调、供配电系统管理;自带显示屏,集成摄像头抓拍功能,具备Web访问功能。
1、监控采集器
9寸以上监控屏,集成监控采集器与服务器于一体,提供机房动环提供统一北向接口,便于接入统一网管系统或远程WEB界面监控。
2、漏水监控
对模块内有水源的地方进行漏水检测,提供非定位式3米漏水检测绳。
3、烟雾监控
实时监测模块内的烟雾状态;在机柜设备舱内设置烟雾传感器,如果柜内出现烟火,监控系统会在第一时间向用户报警。并可以根据用户的设定切断机柜供电。
4、温湿度监控
(1)、机柜内部安装有温、湿度探测装置,能够监测机柜内部环境温度和湿度,并将监测到的温度和湿度值实时显示在柜门上的屏幕上。
(2)、在机柜设备舱内设置温湿度传感器,通过网络显示出各机柜的实时温湿度情况。
(3)、温度、湿度越界向监控中心发出警告报警。
(4)、温度越界自动启动散热单元或加热单元工作。
(5)、湿度越界自动启动除湿模块工作。
5、门禁系统
(1)、拥有管理权限的人通过输入密码或刷卡的方式打开柜门。
(2)、机柜设置门禁传感器,通过网络实时显示各机柜的柜门状态。
(3)、机柜内部安装有电子锁,具有操作权限的管理员可以通过输入密码或指纹刷卡的方式打开电子锁取消门禁。
6、门磁监控(机柜门开关状态监控)
前后门支持门磁开关,实时监控门的开关状态,机柜前后门均安装有状态感应装置,能够监测柜门开关状态。
7、智能散热
用户可以根据柜内设备工作时所需要的温度环境为机柜设置安全温度范围,当机柜内温度超出这个范围时便会自动操控风机单元进行调节。
8、供电监测与安全策略(电源参数监控)
柜内可选装供电监控模块,用于监测机柜内供电系统的电流、电压,并实时在屏幕上显示电流、电压值供用户查看和分析。对配电系统电压、电流、功率、电能等参数进行实时监控。
供电监控单元还具有过载报警和电涌保护功能。当柜内供电系统的电流或电压超过用户指定的安全值时会启动报警装置,提醒用户采取相应的措施确保柜内各类设备的用电安全。
(1)、监测机柜内电源进线和出线电压、电流、频率状态。
(2)、电压、电流越界报警。
(3)、电压、电流越界切断电源(可选、可配置)。
(4)、定时接通、切断电源。
(5)、配电监控(供电监测与安全策略)。
9、夜间照明
打开柜门时自动接通柜内照明,关上柜门时自动切断柜内照明。
10、UPS监控
对UPS参数进行实时监控
11、空调监控
对空调运行参数进行实时监控
12、PUE监控
对一体机实时PUE及历史PUE进行监控,记录并可查询历史PUE值。
13、告警管理
1)、告警信息展示:系统任意界面上须始终显示告警数量统计信息,如出现告警,能够迅速点击进入告警展示界面。
2)、告警级别:系统应能够支持至少3级告警等级。系统须提供缺省的告警等级设置,同时每条告警均需要能够自定义其告警等级。
3)、告警设置功能:系统须能够支持告警设置,可以由用户自定义每一条阈值告警的上下限。
4)、告警推送方式:系统应能提供声音告警、短信告警(可选)。告警推送方式、推送人员、推送规则限制均可由用户自定义,比如某个网点机房的告警信息可限定于推送到某个管理人员。
5)、告警屏蔽功能:系统允许对不同的设备、同一设备的不同的测点(模拟量、数字量)、告警接收对象等进行屏蔽,并提供“屏蔽告警事件”,使系统不产生告警。
14、监控显示屏
统一监控屏,可实现对模块所有动环进行监控。
15、日志
1)、系统的数据应可以保存时间久。
2)、系统日志应至少包括用户操作日志、系统运行状态日志、报警日志等。所有日志可以根据查询条件即时生成报表,并本地保存打印。
16、远程集中管控
用户可以选配互联网接入模块,用于将安装在不同位置的几台至数百台机柜的环境状况集中显示在一台远程计算机上,操作人员通过这台计算机在办公室即可以实现对分布于各地的机柜系统进行监控。
17、其它功能
用户还可以根据实际需求选配烟雾探测、LED照明、震动监测、水浸监测、短信息报警等功能。
1)、支持远程在线固件升级和远程调试。
2)、支持整机柜的状态灯显示 包括故障状态、正常状态灯。
3)、支持冷通道的温湿度状态监控,热通道的温湿度状态监控。
4)、支持烟感告警监控,支持温度,湿度异常告警。
5)、支持温度过高紧急弹窗,弹门功能,自动启动百叶排风扇。
八、智能一体化机柜(MDC)分类
1、一联单排一体化机柜(一联单排机柜冷通道系统)
2、多联单排一体化机柜(多联单排机柜冷通道系统)
3、双排机柜冷通道系统(双排微模块密封机房)
九、应用场景
适用于中小型机房(负载量≤8KW);需监控管理、并柜级联、模块化搭建、分期部署的汇聚层中心机房。
1、金融网点、政府、教育、医疗、军队、交通、中小企业、商超零售等 。
2、无需专用小型机房(50平方以下,或宽度不够机房)。
3、主要针对负载:少量服务器、交换机、网关防火墙等核心设备。
4、主要适用区域:小微型机房建设、简易机房改造、各网点机房、公检法、高校、医院、企业、医院、市县营业中心(金融、三大运营商等)。
 十、智能一体化机柜解决应用
KITOZER一体化机柜解决方案,是专为银行网点、广电网点、中小企业等有快速建设、快速升级微小型数据中心需求的客户而定制的基础设施建设一体化解决方案。该方案可为用户提供快速构建或改造适合本部所需的数据中心基础设施,可满足用户网点快速新增、改造的信息化建设需求。
1.单柜数据中心(小型MDC模块化数据中心解决方案)
(一)、产品特点
(1)高效节能:高效供电,近端制冷,冷热密闭隔离,消除局部热点,PUE将至1.5以下。
(2)快速部署:组件预装,进场即用。不需要装修、地板等配套工程、无需安装空调室外机、仅需一条市电进线即可使用。
(3)简化运维:可视化图像界面操作。可通过网络进行远程监控、界面简单、非专业人员可以轻松操作。
(4)环境要求低:无需装修,地板等专业机房的配套工程,可在各种环境下实现部署使用。
(5)灵活扩容:可实现后期自定义式的无缝扩展。
(二)、产品配置
(1)含1台19英寸42U机柜,单机柜功率3KVA
(2)1台机架式3KVA UPS及延时电池组(电池包);
(3)1台机架式配电单元
(4)1套环境监控系统
(5)模块产品占用面积:0.6平方米,前后维护各预留120mm空间,左右预留600mm空间
(三)、设备配置
(四)、技术参数
2.联柜数据中心 (中型MDC模块化数据中心解决方案)
(一)、产品特点
(1)产品化:高集成KITOZER设计,集成机柜、制冷、供配电、管理等子系统
(2)快速部署:单列,密闭/开放冷热通道多种部署
(3)高密度:单柜功率支持可达6KVA
(4)水平送风:机柜制冷方式
(5)产品模块化:采用高效率机架式UPS与配电单元
(二)、适用场景
(1)适用于20m2左右数据中心
(2)广泛应用于互联网、运营商、政企、教育、医疗、金融等所有行业或分支机构的数据中心
(三)、产品配置
(1)含2-7台19英寸42U机柜及冷热通道组件,单机柜功率5KVA;2台12.5KW风冷列间空调
(2)1台机架式20KVA UPS及延时电池组;1台机架式配电单元
(3)1套环境监控系统
(4)模块产品占用面积:4.32平方米,前后维护各预留600mm空间,左右预留600mm空间,1T4 MDC标准使用空间15.6平方米
(5)模块产品高度2300mm,维护高度预留300mm,标准高度空间2600mm
(四)、设备配置
十一、一体化机柜产品参数

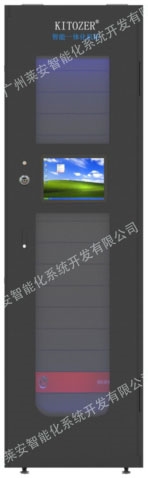

(一) 、单联一体化机柜
产品型号: KTR1R100/1
UPS容量: 6KVA  220V输入,220V输出(可选配3K.10K)
电池规格: 16只12V 7AH电池(选配电池包数量)
备用时间: 10分钟(可选配)
空调容量: 3KW
室外机组: 无,配置导风管道
配电配置: 输入、输出、防雷、UPS旁路、电量仪、指示灯
应急排风: 2个排风组件,安装于机柜前后外顶部机柜照明:  LED灯照明安装于机柜前后内顶部
理线柱: 机柜后部两侧各一条
PDU数量: 16A 8位国标2个横排安装于机柜后面立柱
机柜消防:气溶胶与七氟丙烷悬挂式4KG装可选
环境监控: 空调、UPS、温湿度、门禁、烟感
监控显示:15寸液晶触摸一体机
门禁主机: 密码、指纹、IC卡(选配)
机柜尺寸: 600x1400x2000 (宽*深*高mm)
可供IT设备使用空间:38U
(二)、两联一体化机柜
产品型号:KTR1R100/2
UPS容量:10KVA 220V输入, 220V输出
电池规格:16只12V9AH电池(选配电池包数量)
备用时间:10分钟(可选配)
空调容量:3KW (可选3KW X 2=6KW)
室外机组:无,配置导风管道
配电配置:输入、输出、防雷、UPS旁路、电量仪、指示灯
应急排风:4个排风组件,安装于机柜前后外顶部
机柜照明:LED灯照明安装于机柜前后内顶部
理线柱:机柜后部两侧各一条
PDU数量:16A 8位国标4个横排安装于机柜后面立柱
机柜消防:气溶胶与七氟丙烷悬挂式6KG装可选
环境监控:空调、UPS、温湿度、门禁、烟感
监控显示:13.3寸液晶触摸一体机
门禁主机:密码、指纹、IC卡(选配)
机柜尺寸:1200x1400x2000(宽*深*高mm)
可供IT设备使用空间:38U+42U
(三)、三联一体化机柜
产品型号:KTR1R100/3
UPS容量:10KW/220V输入,220V输出(可选配20KVA)
电池规格:16节12V7AH/9AH电池(选配电池包数量)
备用时间:10分钟(可选配)
空调容量:9KW
室外机组:配置导风管道
配电配置:输入、输出、防雷、UPS旁路、电量仪、指示灯
应急排风:6个排风组件,安装于机柜前后外顶部
机柜照明:LED灯照明安装于机柜前后内顶部
理线柱:机柜后部两侧各一条
PDU数量:8位国标(每台标配1个)
机柜消防:机架式七氟丙烷(可选)
环境监控:空调、UPS、温湿度、门禁、烟感
监控显示:13.3寸液晶触摸一体机
门禁主机:密码、指纹、IC卡(选配)
机柜尺寸:1800x1400x2000 (宽*深*高mm)
可供IT设备使用空间: 32U+84U
(四)、四联一体化机柜
产品型号:KTR1R100/4
UPS容量:10KW/220V输入,220V输出(可选配20KVA)
电池规格:16节12V7AH/9AH电池(选配电池包数量)
备用时间:10分钟(可选配)
空调容量:12KW
室外机组:配置导风管道
配电配置:输入、输出、防雷、UPS旁路、电量仪、指示灯
应急排风:8个排风组件,安装于机柜前后外顶部
机柜照明:LED灯照明安装于机柜前后内顶部
理线柱:机柜后部两侧各一条
PDU数量:8位国标(每台标配1个)
机柜消防:机架式七氟丙烷(可选)
环境监控:空调、UPS、温湿度、门禁、烟感
监控显示:13.3寸液晶触摸一体机
门禁主机:密码、指纹、IC卡(选配)
机柜尺寸:2400x1400x2000 (宽*深*高mm)
可供IT设备使用空间: 32U+126U
(五)、五联一体化机柜
产品型号:KTR1R100/5
UPS容量:10KW/220V输入,220V输出(可选配20KVA)
电池规格:16节12V7AH/9AH电池(选配电池包数量)
备用时间:10分钟(可选配)
空调容量:15KW
室外机组:配置导风管道
配电配置:输入、输出、防雷、UPS旁路、电量仪、指示灯
应急排风:10个排风组件,安装于机柜前后外顶部
机柜照明:LED灯照明安装于机柜前后内顶部
理线柱:机柜后部两侧各一条
PDU数量:8位国标(每台标配1个)
机柜消防:机架式七氟丙烷(可选)
环境监控:空调、UPS、温湿度、门禁、烟感
监控显示:13.3寸液晶触摸一体机
门禁主机:密码、指纹、IC卡(选配)
机柜尺寸:3000x1400x2000 (宽*深*高mm)
可供IT设备使用空间: 32U+168U
(六)、六联一体化机柜
产品型号:KTR1R100/6
UPS容量:10KW/220V输入,220V输出(可选配20KVA)
电池规格:16节12V7AH/9AH电池(选配电池包数量)
备用时间:10分钟(可选配)
空调容量:18KW
室外机组:配置导风管道
配电配置:输入、输出、防雷、UPS旁路、电量仪、指示灯
应急排风:12个排风组件,安装于机柜前后外顶部
机柜照明:LED灯照明安装于机柜前后内顶部
理线柱:机柜后部两侧各一条
PDU数量:8位国标(每台标配1个)
机柜消防:机架式七氟丙烷(可选)
环境监控:空调、UPS、温湿度、门禁、烟感
监控显示:13.3寸液晶触摸一体机
门禁主机:密码、指纹、IC卡(选配)
机柜尺寸:3600x1400x2000 (宽*深*高mm)
可供IT设备使用空间: 32U+210U
(七)、七联一体化机柜
产品型号:KTR1R100/7
UPS容量:10KW/220V输入,220V输出(可选配20KVA)
电池规格:16节12V7AH/9AH电池(选配电池包数量)
备用时间:10分钟(可选配)
空调容量:21KW
室外机组:配置导风管道
配电配置:输入、输出、防雷、UPS旁路、电量仪、指示灯
应急排风:14个排风组件,安装于机柜前后外顶部
机柜照明:LED灯照明安装于机柜前后内顶部
理线柱:机柜后部两侧各一条
PDU数量:8位国标(每台标配1个)
机柜消防:机架式七氟丙烷(可选)
环境监控:空调、UPS、温湿度、门禁、烟感
监控显示:13.3寸液晶触摸一体机
门禁主机:密码、指纹、IC卡(选配)
机柜尺寸:4200x1400x2000 (宽*深*高mm)
可供IT设备使用空间: 32U+252U
(八)、八联一体化机柜
产品型号:KTR1R100/8
UPS容量:10KW/220V输入,220V输出(可选配20KVA)
电池规格:16节12V7AH/9AH电池(选配电池包数量)
备用时间:10分钟(可选配)
空调容量:24KW
室外机组:配置导风管道
配电配置:输入、输出、防雷、UPS旁路、电量仪、指示灯
应急排风:16个排风组件,安装于机柜前后外顶部
机柜照明:LED灯照明安装于机柜前后内顶部
理线柱:机柜后部两侧各一条
PDU数量:8位国标(每台标配1个)
机柜消防:机架式七氟丙烷(可选)
环境监控:空调、UPS、温湿度、门禁、烟感
监控显示:13.3寸液晶触摸一体机
门禁主机:密码、指纹、IC卡(选配)
机柜尺寸:4800x1400x2000 (宽*深*高mm)
可供IT设备使用空间: 32U+294U
十二、一体化机柜内部其他组件介绍
1.机架式精密空调
(一)、机房精密空调配置:
(1)机柜精密空调,为变频空调系统,空调总的制冷量不小于6.5kW(在:制冷量是在回风温度35℃,相对湿度35%,冷凝温度45℃的条件下测试)
(2)空调的风机采用EC风机,在机组正常运行时,空调出风口向上送风,提高送风效率
(3)空调的送风温度调节范围不小于:﹢18℃—+32℃,湿度调节范围不小于:20%—80%RH
(4)空调设备考虑后续的维护和安装,优选占地面积更小,方便安装的产品;为节省机柜内部安装空间,空调高度不大于8U
(5)空调噪音低于60dB(A)
(6)空调采用R410A制冷剂
(7)空调过滤网采用G4标准,过滤材料应为可洗涤的无纺布,可反复冲洗,便于拆卸;
(8)空调满足高可靠性的要求,满足高等级防雷的设计要求;
(9)温度调节精度不大于:1℃;
(10)应具有大容量的故障报警和操作日志记录储存的功能,存储历史告警信息不小于200条,操作日志不小于200条;
(二)、机房精密空调主要功能
A、具备联动与群控功能:
(1)群控应采用高速、灵活的CAN通讯协议,同一区域可以将不低于32套机组进行统一控制管理;
(2)具备RS232/RS485(或RS422)接口,且应具有良好的电气隔离(信号端子对地承受直流电压500V、1分钟不击穿或闪烁);提供Modbus通讯协议,以接入机房环境监控系统;
B、变频功能
(1)空调机组应采用变频式压缩机系统,机组制冷量输出能够根据需求自动调节;
(2)空调机组前面板应设置运行指示灯、故障指示灯、电源指示灯。
(3)空调室外机组采用无级调速风机,能够根据需求,自动调节风机转速。
2.机架式配电单元
(一)、配电配置
1)尺寸:4U (178*482*410)
2)两路空调电源输出:市电(220V/50Hz~)
3)两路PUD电源输出:220V(220V/50Hz~),经过UPS,市电停电时由UPS供电。(服务器电源)
4)两路备用电源输出:220V(220V/50Hz~),经过UPS,市电停电时由UPS供电。(客户备用电源)
5)一路风阀电源输出:220V(220V/50Hz~),经过UPS,市电停电时由UPS供电。(市场停电时,可给机柜内加入新风,降低柜内温度)
6)智能电表:带485通讯接口,可实现对电能的合面实时监控
7)前面板有市电和UPS电源指示灯,方便观察
8)背面接线端子45度斜角,方便客户接线
9)带门磁,照明,电加热控制干接点接口
(二)、配电单元参考配置
3.机架式UPS主机
(一)、产品参数
asdf
(二)、UPS电源主机特点
1、真正实现在线双转换
2、运用DSP 技术的高性能机器
3、输出功率因数 1.0,6KVA实际可以负载6KW
4、输出频率可选择性调整为50Hz/60Hz
5、具备紧急电源关闭(EPO)
6、宽市电输入范围 (110-300 VAC),适应恶劣电网环境,适应各种燃油发电机接入
7、大屏幕LCD液晶显示,所有参数一目了然
8、电池配置16、18、19、20只可调整,方便以后电池维护(电池坏4只以内可以继续使用)
9、输出电压可以调整208/220/230/240VAC,可以适应不同设备需求
10、充电电流、电压可调整
11、UPS内置网络管理卡,可以实现短信发送功能,手机端监控管理UPS电源
12、具有ECO节能模式,效率更高、节能环保
13、为防止蓄电池起火,UPS主机自带电池 高温和烟雾传感器与报警器,遇到情况及时通过手机短信或者APP向用户报警
14、超强的负载适应性,超强的过载与短路能力
15、整流器采用IGBT,具有PFC功能,输入功率因数高达1,绿色环保,高效节能
16、DSP全数字化控制,实现了整流、逆变、充电、放电各个功率变换环节全部数字化控制
17、数字化环流控制技术,可实现3台并机,并机可靠性高
18、智能化电池管理方案,延长电池使用寿命
十三、工程案例
湖南省郴州市某教育中心
广西省河池市某通讯公司
海南省陵水县某交通指挥中心
新疆阿勒泰市某调度中心
云南省西双版纳某部队基地
江西省南昌市某指挥中心
广东省广州市某教育中心
湖北省武汉市某部队基地
陕西省西安市某调度中心
山西省太原市某交通指挥中心
福建省泉州市某通讯公司
       等等
十四、智能一体化机柜配置清单
十五、一体化机柜总结
广州莱安专业生产销售智能一体化机柜系列产品,拥有十年以上施工及实施经验,为广大客户解决了微型机房各种难题,得到了广大客户的广泛认可。我司免费为直接客户及工程集成商提供一体化机柜解决方案及报价,欢迎全国广大客户来人来电咨询业务!
室内一体化机柜
一、KITOZER(开拓者)智能一体化机柜概述
开拓者”KITOZER”系列智能微型数据中心,将供配电、制冷、监控和布线等基础架构设施悉数收纳至一台全封闭IT机柜内,为小微型IT机房应用场景提供优良工作环境和可靠保障平台。支持单柜、单排等多种灵活部署方式。具有高密度与模块化,高可靠性与可用性,灵活配置与快速部署,简易安装与绿色节能,完善智能监控等特点。
二、KITOZER(开拓者)智能一体化机柜的特点
KITOZER所提供的智能一体化机柜产品可根据网点个性化的需求,选择性的搭建,以构建适合自身发展需要的实用性系统,具有以下特点:
(1)、高效节能:高效供电,近端制冷,冷热密闭隔离。
(2)、模块化:配电模块+UPS模块+电池模块+空调,按需扩容。
(3)、快速部署:组件预装,进场即用。不需要装修、地板等配套工程。不需工程勘测。
(4)、支持环境与能源管理,持续优化运营模式。
(5)、联网管理:支持网络化管理,组成平行或多层级网络。
(6)、标准机柜:满足标准机柜,快速安装。
(7)、简化运维:大屏,可视化图像界面操作。可通过网络进行远程监控、界面简单、非专业人员可以轻松操作。
(8)、环境要求低:无需装修,地板等专业机房的配套工程,可在各种环境下实现部署使用。
(9)、灵活扩容:可实现后期自定义式的无缝扩展。
(10)、材料表面处理:优质冷轧钢板、脱脂、酸洗、磷化、静电喷塑、黑颜色。
(12)、应急无忧:支持内外循环间切换,智能温控、保障有效。
(13)、配件丰富:9/10英寸液晶屏、移动平板、一体化电子锁、蓝光灯条等。
(14)、灵活扩容:支持1~16柜级联扩容,根据负载容量配置空调,匹配更多应用场景需求。
(15)、制冷匹配灵活:根据不同应用场景需要,自适应3.5KW、6.5KW或12.5KW机架式精密空调,匹配负载热量。
(16)、交互式语音控制:故障时可语音拨号告警;被叫时,管理员可远程修改参数阈值。
三、室内智能一体化机柜结构特点
(一)、主体结构
KITOZER系列机柜主体结构选材为承载能力强、耐腐蚀、易导电的优质九折型,柜门和侧板采用优质冷扎钢板精工制作。机柜整体由水平的AMADA数控生产线精工制作,规格精确,做工精致。
机柜所有结构部件均经过脱脂、酸洗、防锈磷化、磷酸盐防腐蚀预处理,再用静电喷塑工艺进行表面喷涂。耐酸碱、防绣蚀、抗静电,不脱落,观感和触感都非常好,彰显档次。
(二)、机架
机柜内部依据标准设计制作,符合标准19英寸机架规格,通用性强。
(三)、柜门
柜门采用1.5mm优质冷轧钢板制作,前门单后,后门双开。柜门布满六棱形通风网孔,通风率高。
(四)、底部支撑
机柜出厂时预装四只万向承重脚轮和四只调平支脚,机柜在搬运和移动途中可以向调平支脚升高,脚轮着地,方便推动。机柜摆放到位后可以降低调平支脚,悬空脚轮,达到稳固和调平机柜的目的。
(五)、通风散热
机柜有完善的通风散热设计,冷风可以从柜底进风窗、正面网孔、及后面网孔区进入柜内,再从顶部将柜内热空气带出。
(六)、可选配件
可选配件包括:固定式设备托盘,推拉式键盘托盘,L型托架,理线槽,PDU电源分配单元等,可以满足各类安装和使用需求。
(七)机柜规格参数
(1)、常规外形尺寸(高×宽×深,单位:mm):2000×600×1400
(2)、机架规格:标准19英寸,42U
(3)、U单元:44.45mm/U
(4)、材质:九折型材,冷轧钢板
(5)、托盘:底通风型固定托盘,承重150KG
(6)、滑动托盘:由支架、滑轨和托盘组成
(7)、柜门:钢质门。前门单开,后门双开,带门禁系统
(8)、侧板:整体侧板,可拆装
(9)、散热设备:置顶式风机单元,4风机,智能工作
(10)、穿线孔:顶部和底部穿线,穿线窗大小可调
(11)、PDU:16A/250VAC/50~60Hz,2米2.5mm²线缆,GB1002/16A插头,8位10A通用型插口
四、KITOZER(开拓者)室内智能一体化机柜优势
(一)、更简单
室内智能一体化设计,在机柜内集成UPS、电池、配电、空调、监控、布线、消防等产品,摆脱传统的分项建设模式;模块化设计,各部件接口统一。
(二)、更快捷
将传统工程进行产品化设计,节约前期项目设计和现场安装时间,一天内即可完成全部安装工程,比传统建设模式快。
(三)、更安全
对各系统进行深度整合、工厂预验证测试,相比现场自由施工建设更加规范、安全可靠;提供不同可靠等级的架构方案供选择(N、N+1、2N)。
(四)、更低成本
设备占地面积为0.7m²,降低机房面积需求,不需要装修、地板等配套工程,降低基础建设投入成本;高效UPS系统、变频精密空调+全封闭冷热。
(五)、更好管理
一站式售后服务能及时处理各类设备故障问题,省时省心;标配动环监控系统,提供各类报表和数据统计,可本地、远程监控管理,更可多网点接入上层管理平台统一监管,多样化选择支持。
(六)、防尘
微型智能机房的优势——封闭防尘。机房内部空气能达到高级机房空气洁净度标准,IT设备故障率大幅度下降,生命周期延长1至2倍。
(七)、绿色——节能、省地 、省人力
数控精密空调只对KITOZER封闭空间精确控温,相比专用机房空调对整个房间控温,其用于温度调节的能耗大幅降低,比如:
传统机房:面积15平米以内,4台服务器,6台交换机,1台柜式空调(约2.15kw)。仅考虑空调制冷耗电量,压缩机按65%的工作时间计算:月耗电为30*24*2.15*65%=1006.212kw·h。月耗电高达约1千度。
微型智能机房:相同数量IT设备的情况下,月耗电量仅约120度,节省耗电可达88%。传统机房工程是以房间为单位,占用空间大;微型智能机房将重要机房元素高度集成到机柜平台上,所占物理空间减少(1柜仅约1平米)。
KITOZER(开拓者)是无工程化产品,具有无人值守功能。我们为您提供安装及维护服务,因此您可以节约专业人员的人力资源成本。
 (八)、更智能化
KITOZER(开拓者)可以实现365天7X24小时无人值守,远程监控以及智能人性化管理。限度降低IT部署及运维成本。
(九)、更减噪
噪声测试案例:将4台机架式服务器、2台交换机等设备放置在普通机柜里,测试室内噪声降低;
(十)、更防辐射
电磁辐射不仅对IT设备造成干扰,还是人类健康的隐形“杀手”。 KITOZER(开拓者)可以阻止电磁辐射外泄,为您提供绿色安全健康的办公环境。
五、智能一体化机柜系统功能
(1)、配电系统、UPS系统、监控系统集成。
(2)、单套系统配置彩色触摸屏,可本地显示所有系统参数、监控信息以及告警记录等。
(3)、联网监控管理,可接入第三方监控系统或KITOZER监控系统,实现远程浏览监控管理。
(4)、系统一体化功能
一体化机柜将数据中心基础设施产品进行深度整合,包含UPS、配电、制冷、机柜、消防等多个子系统,通过监控系统对全部系统实现统筹管理,简化设计和建设流程。
(5)、高可用功能
可靠的UPS电源配电系统,不断为IT设备保驾护航,同时配置了精密制冷系统,保障IT设备运行环境,搭配动环监控系统实时监控设备工作状态。一体化机柜采用全密封设计,能应用在多种恶劣室内环境中,无需单独设置机房。
(6)、IT一体化功能
概括的说,就是借鉴刀片服务器、模块化核心交换机、模块化防火墙等产品的设计理念,将网络系统、主机系统、存储系统、安全系统等系统进行高度集成和整合,并“放入”一台一体化机柜,统一进行管理、供电和散热。
(7)、实时监测和控制机柜设备舱内温湿度状况,为柜内设备提供一个良好的运行环境。
(8)、机柜专用机柜工业空调制冷,连续工作时间久。
(9)、半导体发热陶瓷加热,PTC热敏电阻恒温发热,确保安全升温。
(10)、双层隔热式壁板及柜门设计,有效降低柜体导热系数,减少恒温所需能耗。
(11)、集成电子门禁系统,具备相应权限的工作人员可以凭IC卡或密码打开柜门。
(12)、根据实际应用需求可以选配烟雾监测、供电监测、柜内照明、互联网远程监控、手机短信息报警等功能。
(13)、智能调温:当柜内温度高出正常值时机柜自动启动风扇进行排热。
(14)、供电监测:监测机柜供电状况,并实时显示电流和电压值。
(15)、电子门禁:具备操作权限的管理人员可以使用IC卡或输入正确的密码打开柜门。
(16)、LED照明:柜内光线较暗时开启,方便操作和维护柜内设备。
(17)、远程集中管控:安装在不同位置的几台至数百台机柜的环境与动力系统参数可以通过网络集中显示在一台远程计算机上。
(18)、日志报告系统:自动记录用户对机柜进行的开关门动作及设置参数等操作。
(19)、其它功能:用户还可以根据实际需求订制具有烟雾探测、水浸监测、震动监测、视频监测、以及短信息报警等功能的智能机柜。
六、室内智能一体化机柜组成部分(产品配置)
1、机架式精密空调(室外机、室内机、低温保护件)
2、机架式配电单元(含直流及交流)
3、并机柜(机柜、理线柱、理线、密封条、接头工业防水接头)
4、并机件(拼机连接片、密封条、接头工业防水接头)
5、机架式UPS
6、机架式电池包或铅酸免维护蓄电池、磷酸铁锂电池
7、动环系统(动环主机、触摸屏、烟感温感、温湿度、指纹门禁、空调漏水、UPS监控、电量仪、磁力锁、智能分析摄像机等)
8、照明系统(T5蓝光/红光LED灯管、背景灯带、灯光联动门禁)
9、交流PDU(智能PDU)
10、消防系统(烟感温感、七氟丙烷等)
11、其它部分(交换机、路由器、服务器、防火墙等)
12、模块产品占用面积:0.6-1平方米,前后维护各预留600mm空间,左右预留600mm空间
七、室内智能化一体化机柜动环系统
智能型机柜具备柜内温湿度监测和智能调节,柜门状态监测和电子门禁,电流电压监测和过载报警,以及烟雾监测、水浸监测、震动监测、LED照明等功能。智能型机柜还具备远程集中监控功能,用户可以使用计算机通过互联网查看机柜内环境状况,也可以向机柜发送指令操控柜内环控设备工作。KITOZER机柜远程集中监控系统主要是对机柜内供配电、恒温、消防、防入侵等进行实时监控并记录历史数据,实现对机柜遥测、遥控、遥调的管理功能,为机柜系统高效的管理和安全运行提供有力的保证。
动环系统支持采集微型数据中心温湿度;漏水、烟感状态;UPS、空调、供配电系统管理;自带显示屏,集成摄像头抓拍功能,具备Web访问功能。
1、监控采集器
9寸以上监控屏,集成监控采集器与服务器于一体,提供机房动环提供统一北向接口,便于接入统一网管系统或远程WEB界面监控。
2、漏水监控
对模块内有水源的地方进行漏水检测,提供非定位式3米漏水检测绳。
3、烟雾监控
实时监测模块内的烟雾状态;在机柜设备舱内设置烟雾传感器,如果柜内出现烟火,监控系统会在第一时间向用户报警。并可以根据用户的设定切断机柜供电。
4、温湿度监控
(1)、机柜内部安装有温、湿度探测装置,能够监测机柜内部环境温度和湿度,并将监测到的温度和湿度值实时显示在柜门上的屏幕上。
(2)、在机柜设备舱内设置温湿度传感器,通过网络显示出各机柜的实时温湿度情况。
(3)、温度、湿度越界向监控中心发出警告报警。
(4)、温度越界自动启动散热单元或加热单元工作。
(5)、湿度越界自动启动除湿模块工作。
5、门禁系统
(1)、拥有管理权限的人通过输入密码或刷卡的方式打开柜门。
(2)、机柜设置门禁传感器,通过网络实时显示各机柜的柜门状态。
(3)、机柜内部安装有电子锁,具有操作权限的管理员可以通过输入密码或指纹刷卡的方式打开电子锁取消门禁。
6、门磁监控(机柜门开关状态监控)
前后门支持门磁开关,实时监控门的开关状态,机柜前后门均安装有状态感应装置,能够监测柜门开关状态。
7、智能散热
用户可以根据柜内设备工作时所需要的温度环境为机柜设置安全温度范围,当机柜内温度超出这个范围时便会自动操控风机单元进行调节。
8、供电监测与安全策略(电源参数监控)
柜内可选装供电监控模块,用于监测机柜内供电系统的电流、电压,并实时在屏幕上显示电流、电压值供用户查看和分析。对配电系统电压、电流、功率、电能等参数进行实时监控。
供电监控单元还具有过载报警和电涌保护功能。当柜内供电系统的电流或电压超过用户指定的安全值时会启动报警装置,提醒用户采取相应的措施确保柜内各类设备的用电安全。
(1)、监测机柜内电源进线和出线电压、电流、频率状态。
(2)、电压、电流越界报警。
(3)、电压、电流越界切断电源(可选、可配置)。
(4)、定时接通、切断电源。
(5)、配电监控(供电监测与安全策略)。
9、夜间照明
打开柜门时自动接通柜内照明,关上柜门时自动切断柜内照明。
10、UPS监控
对UPS参数进行实时监控
11、空调监控
对空调运行参数进行实时监控
12、PUE监控
对一体机实时PUE及历史PUE进行监控,记录并可查询历史PUE值。
13、告警管理
1)、告警信息展示:系统任意界面上须始终显示告警数量统计信息,如出现告警,能够迅速点击进入告警展示界面。
2)、告警级别:系统应能够支持至少3级告警等级。系统须提供缺省的告警等级设置,同时每条告警均需要能够自定义其告警等级。
3)、告警设置功能:系统须能够支持告警设置,可以由用户自定义每一条阈值告警的上下限。
4)、告警推送方式:系统应能提供声音告警、短信告警(可选)。告警推送方式、推送人员、推送规则限制均可由用户自定义,比如某个网点机房的告警信息可限定于推送到某个管理人员。
5)、告警屏蔽功能:系统允许对不同的设备、同一设备的不同的测点(模拟量、数字量)、告警接收对象等进行屏蔽,并提供“屏蔽告警事件”,使系统不产生告警。
14、监控显示屏
统一监控屏,可实现对模块所有动环进行监控。
15、日志
1)、系统的数据应可以保存时间久。
2)、系统日志应至少包括用户操作日志、系统运行状态日志、报警日志等。所有日志可以根据查询条件即时生成报表,并本地保存打印。
16、远程集中管控
用户可以选配互联网接入模块,用于将安装在不同位置的几台至数百台机柜的环境状况集中显示在一台远程计算机上,操作人员通过这台计算机在办公室即可以实现对分布于各地的机柜系统进行监控。
17、其它功能
用户还可以根据实际需求选配烟雾探测、LED照明、震动监测、水浸监测、短信息报警等功能。
1)、支持远程在线固件升级和远程调试。
2)、支持整机柜的状态灯显示 包括故障状态、正常状态灯。
3)、支持冷通道的温湿度状态监控,热通道的温湿度状态监控。
4)、支持烟感告警监控,支持温度,湿度异常告警。
5)、支持温度过高紧急弹窗,弹门功能,自动启动百叶排风扇。
八、智能一体化机柜(MDC)分类
1、一联单排一体化机柜(一联单排机柜冷通道系统)
2、多联单排一体化机柜(多联单排机柜冷通道系统)
3、双排机柜冷通道系统(双排微模块密封机房)
九、应用场景
适用于中小型机房(负载量≤8KW);需监控管理、并柜级联、模块化搭建、分期部署的汇聚层中心机房。
1、金融网点、政府、教育、医疗、军队、交通、中小企业、商超零售等 。
2、无需专用小型机房(50平方以下,或宽度不够机房)。
3、主要针对负载:少量服务器、交换机、网关防火墙等核心设备。
4、主要适用区域:小微型机房建设、简易机房改造、各网点机房、公检法、高校、医院、企业、医院、市县营业中心(金融、三大运营商等)。
 十、智能一体化机柜解决应用
KITOZER一体化机柜解决方案,是专为银行网点、广电网点、中小企业等有快速建设、快速升级微小型数据中心需求的客户而定制的基础设施建设一体化解决方案。该方案可为用户提供快速构建或改造适合本部所需的数据中心基础设施,可满足用户网点快速新增、改造的信息化建设需求。
1.单柜数据中心(小型MDC模块化数据中心解决方案)
(一)、产品特点
(1)高效节能:高效供电,近端制冷,冷热密闭隔离,消除局部热点,PUE将至1.5以下。
(2)快速部署:组件预装,进场即用。不需要装修、地板等配套工程、无需安装空调室外机、仅需一条市电进线即可使用。
(3)简化运维:可视化图像界面操作。可通过网络进行远程监控、界面简单、非专业人员可以轻松操作。
(4)环境要求低:无需装修,地板等专业机房的配套工程,可在各种环境下实现部署使用。
(5)灵活扩容:可实现后期自定义式的无缝扩展。
(二)、产品配置
(1)含1台19英寸42U机柜,单机柜功率3KVA
(2)1台机架式3KVA UPS及延时电池组(电池包);
(3)1台机架式配电单元
(4)1套环境监控系统
(5)模块产品占用面积:0.6平方米,前后维护各预留120mm空间,左右预留600mm空间
(三)、设备配置
(四)、技术参数
2.联柜数据中心 (中型MDC模块化数据中心解决方案)
(一)、产品特点
(1)产品化:高集成KITOZER设计,集成机柜、制冷、供配电、管理等子系统
(2)快速部署:单列,密闭/开放冷热通道多种部署
(3)高密度:单柜功率支持可达6KVA
(4)水平送风:机柜制冷方式
(5)产品模块化:采用高效率机架式UPS与配电单元
(二)、适用场景
(1)适用于20m2左右数据中心
(2)广泛应用于互联网、运营商、政企、教育、医疗、金融等所有行业或分支机构的数据中心
(三)、产品配置
(1)含2-7台19英寸42U机柜及冷热通道组件,单机柜功率5KVA;2台12.5KW风冷列间空调
(2)1台机架式20KVA UPS及延时电池组;1台机架式配电单元
(3)1套环境监控系统
(4)模块产品占用面积:4.32平方米,前后维护各预留600mm空间,左右预留600mm空间,1T4 MDC标准使用空间15.6平方米
(5)模块产品高度2300mm,维护高度预留300mm,标准高度空间2600mm
(四)、设备配置
十一、一体化机柜产品参数
(一) 、单联一体化机柜
产品型号: KTR1R100/1
UPS容量: 6KVA  220V输入,220V输出(可选配3K.10K)
电池规格: 16只12V 7AH电池(选配电池包数量)
备用时间: 10分钟(可选配)
空调容量: 3KW
室外机组: 无,配置导风管道
配电配置: 输入、输出、防雷、UPS旁路、电量仪、指示灯
应急排风: 2个排风组件,安装于机柜前后外顶部机柜照明:  LED灯照明安装于机柜前后内顶部
理线柱: 机柜后部两侧各一条
PDU数量: 16A 8位国标2个横排安装于机柜后面立柱
机柜消防:气溶胶与七氟丙烷悬挂式4KG装可选
环境监控: 空调、UPS、温湿度、门禁、烟感
监控显示:15寸液晶触摸一体机
门禁主机: 密码、指纹、IC卡(选配)
机柜尺寸: 600x1400x2000 (宽*深*高mm)
可供IT设备使用空间:38U
(二)、两联一体化机柜
产品型号:KTR1R100/2
UPS容量:10KVA 220V输入, 220V输出
电池规格:16只12V9AH电池(选配电池包数量)
备用时间:10分钟(可选配)
空调容量:3KW (可选3KW X 2=6KW)
室外机组:无,配置导风管道
配电配置:输入、输出、防雷、UPS旁路、电量仪、指示灯
应急排风:4个排风组件,安装于机柜前后外顶部
机柜照明:LED灯照明安装于机柜前后内顶部
理线柱:机柜后部两侧各一条
PDU数量:16A 8位国标4个横排安装于机柜后面立柱
机柜消防:气溶胶与七氟丙烷悬挂式6KG装可选
环境监控:空调、UPS、温湿度、门禁、烟感
监控显示:13.3寸液晶触摸一体机
门禁主机:密码、指纹、IC卡(选配)
机柜尺寸:1200x1400x2000(宽*深*高mm)
可供IT设备使用空间:38U+42U
(三)、三联一体化机柜
产品型号:KTR1R100/3
UPS容量:10KW/220V输入,220V输出(可选配20KVA)
电池规格:16节12V7AH/9AH电池(选配电池包数量)
备用时间:10分钟(可选配)
空调容量:9KW
室外机组:配置导风管道
配电配置:输入、输出、防雷、UPS旁路、电量仪、指示灯
应急排风:6个排风组件,安装于机柜前后外顶部
机柜照明:LED灯照明安装于机柜前后内顶部
理线柱:机柜后部两侧各一条
PDU数量:8位国标(每台标配1个)
机柜消防:机架式七氟丙烷(可选)
环境监控:空调、UPS、温湿度、门禁、烟感
监控显示:13.3寸液晶触摸一体机
门禁主机:密码、指纹、IC卡(选配)
机柜尺寸:1800x1400x2000 (宽*深*高mm)
可供IT设备使用空间: 32U+84U
(四)、四联一体化机柜
产品型号:KTR1R100/4
UPS容量:10KW/220V输入,220V输出(可选配20KVA)
电池规格:16节12V7AH/9AH电池(选配电池包数量)
备用时间:10分钟(可选配)
空调容量:12KW
室外机组:配置导风管道
配电配置:输入、输出、防雷、UPS旁路、电量仪、指示灯
应急排风:8个排风组件,安装于机柜前后外顶部
机柜照明:LED灯照明安装于机柜前后内顶部
理线柱:机柜后部两侧各一条
PDU数量:8位国标(每台标配1个)
机柜消防:机架式七氟丙烷(可选)
环境监控:空调、UPS、温湿度、门禁、烟感
监控显示:13.3寸液晶触摸一体机
门禁主机:密码、指纹、IC卡(选配)
机柜尺寸:2400x1400x2000 (宽*深*高mm)
可供IT设备使用空间: 32U+126U
(五)、五联一体化机柜
产品型号:KTR1R100/5
UPS容量:10KW/220V输入,220V输出(可选配20KVA)
电池规格:16节12V7AH/9AH电池(选配电池包数量)
备用时间:10分钟(可选配)
空调容量:15KW
室外机组:配置导风管道
配电配置:输入、输出、防雷、UPS旁路、电量仪、指示灯
应急排风:10个排风组件,安装于机柜前后外顶部
机柜照明:LED灯照明安装于机柜前后内顶部
理线柱:机柜后部两侧各一条
PDU数量:8位国标(每台标配1个)
机柜消防:机架式七氟丙烷(可选)
环境监控:空调、UPS、温湿度、门禁、烟感
监控显示:13.3寸液晶触摸一体机
门禁主机:密码、指纹、IC卡(选配)
机柜尺寸:3000x1400x2000 (宽*深*高mm)
可供IT设备使用空间: 32U+168U
(六)、六联一体化机柜
产品型号:KTR1R100/6
UPS容量:10KW/220V输入,220V输出(可选配20KVA)
电池规格:16节12V7AH/9AH电池(选配电池包数量)
备用时间:10分钟(可选配)
空调容量:18KW
室外机组:配置导风管道
配电配置:输入、输出、防雷、UPS旁路、电量仪、指示灯
应急排风:12个排风组件,安装于机柜前后外顶部
机柜照明:LED灯照明安装于机柜前后内顶部
理线柱:机柜后部两侧各一条
PDU数量:8位国标(每台标配1个)
机柜消防:机架式七氟丙烷(可选)
环境监控:空调、UPS、温湿度、门禁、烟感
监控显示:13.3寸液晶触摸一体机
门禁主机:密码、指纹、IC卡(选配)
机柜尺寸:3600x1400x2000 (宽*深*高mm)
可供IT设备使用空间: 32U+210U
(七)、七联一体化机柜
产品型号:KTR1R100/7
UPS容量:10KW/220V输入,220V输出(可选配20KVA)
电池规格:16节12V7AH/9AH电池(选配电池包数量)
备用时间:10分钟(可选配)
空调容量:21KW
室外机组:配置导风管道
配电配置:输入、输出、防雷、UPS旁路、电量仪、指示灯
应急排风:14个排风组件,安装于机柜前后外顶部
机柜照明:LED灯照明安装于机柜前后内顶部
理线柱:机柜后部两侧各一条
PDU数量:8位国标(每台标配1个)
机柜消防:机架式七氟丙烷(可选)
环境监控:空调、UPS、温湿度、门禁、烟感
监控显示:13.3寸液晶触摸一体机
门禁主机:密码、指纹、IC卡(选配)
机柜尺寸:4200x1400x2000 (宽*深*高mm)
可供IT设备使用空间: 32U+252U
(八)、八联一体化机柜
产品型号:KTR1R100/8
UPS容量:10KW/220V输入,220V输出(可选配20KVA)
电池规格:16节12V7AH/9AH电池(选配电池包数量)
备用时间:10分钟(可选配)
空调容量:24KW
室外机组:配置导风管道
配电配置:输入、输出、防雷、UPS旁路、电量仪、指示灯
应急排风:16个排风组件,安装于机柜前后外顶部
机柜照明:LED灯照明安装于机柜前后内顶部
理线柱:机柜后部两侧各一条
PDU数量:8位国标(每台标配1个)
机柜消防:机架式七氟丙烷(可选)
环境监控:空调、UPS、温湿度、门禁、烟感
监控显示:13.3寸液晶触摸一体机
门禁主机:密码、指纹、IC卡(选配)
机柜尺寸:4800x1400x2000 (宽*深*高mm)
可供IT设备使用空间: 32U+294U
十二、一体化机柜内部其他组件介绍
1.机架式精密空调
(一)、机房精密空调配置:
(1)机柜精密空调,为变频空调系统,空调总的制冷量不小于6.5kW(在:制冷量是在回风温度35℃,相对湿度35%,冷凝温度45℃的条件下测试)
(2)空调的风机采用EC风机,在机组正常运行时,空调出风口向上送风,提高送风效率
(3)空调的送风温度调节范围不小于:﹢18℃—+32℃,湿度调节范围不小于:20%—80%RH
(4)空调设备考虑后续的维护和安装,优选占地面积更小,方便安装的产品;为节省机柜内部安装空间,空调高度不大于8U
(5)空调噪音低于60dB(A)
(6)空调采用R410A制冷剂
(7)空调过滤网采用G4标准,过滤材料应为可洗涤的无纺布,可反复冲洗,便于拆卸;
(8)空调满足高可靠性的要求,满足高等级防雷的设计要求;
(9)温度调节精度不大于:1℃;
(10)应具有大容量的故障报警和操作日志记录储存的功能,存储历史告警信息不小于200条,操作日志不小于200条;
(二)、机房精密空调主要功能
A、具备联动与群控功能:
(1)群控应采用高速、灵活的CAN通讯协议,同一区域可以将不低于32套机组进行统一控制管理;
(2)具备RS232/RS485(或RS422)接口,且应具有良好的电气隔离(信号端子对地承受直流电压500V、1分钟不击穿或闪烁);提供Modbus通讯协议,以接入机房环境监控系统;
B、变频功能
(1)空调机组应采用变频式压缩机系统,机组制冷量输出能够根据需求自动调节;
(2)空调机组前面板应设置运行指示灯、故障指示灯、电源指示灯。
(3)空调室外机组采用无级调速风机,能够根据需求,自动调节风机转速。
2.机架式配电单元
(一)、配电配置
1)尺寸:4U (178*482*410)
2)两路空调电源输出:市电(220V/50Hz~)
3)两路PUD电源输出:220V(220V/50Hz~),经过UPS,市电停电时由UPS供电。(服务器电源)
4)两路备用电源输出:220V(220V/50Hz~),经过UPS,市电停电时由UPS供电。(客户备用电源)
5)一路风阀电源输出:220V(220V/50Hz~),经过UPS,市电停电时由UPS供电。(市场停电时,可给机柜内加入新风,降低柜内温度)
6)智能电表:带485通讯接口,可实现对电能的合面实时监控
7)前面板有市电和UPS电源指示灯,方便观察
8)背面接线端子45度斜角,方便客户接线
9)带门磁,照明,电加热控制干接点接口
(二)、配电单元参考配置
3.机架式UPS主机
(一)、产品参数
asdf
(二)、UPS电源主机特点
1、真正实现在线双转换
2、运用DSP 技术的高性能机器
3、输出功率因数 1.0,6KVA实际可以负载6KW
4、输出频率可选择性调整为50Hz/60Hz
5、具备紧急电源关闭(EPO)
6、宽市电输入范围 (110-300 VAC),适应恶劣电网环境,适应各种燃油发电机接入
7、大屏幕LCD液晶显示,所有参数一目了然
8、电池配置16、18、19、20只可调整,方便以后电池维护(电池坏4只以内可以继续使用)
9、输出电压可以调整208/220/230/240VAC,可以适应不同设备需求
10、充电电流、电压可调整
11、UPS内置网络管理卡,可以实现短信发送功能,手机端监控管理UPS电源
12、具有ECO节能模式,效率更高、节能环保
13、为防止蓄电池起火,UPS主机自带电池 高温和烟雾传感器与报警器,遇到情况及时通过手机短信或者APP向用户报警
14、超强的负载适应性,超强的过载与短路能力
15、整流器采用IGBT,具有PFC功能,输入功率因数高达1,绿色环保,高效节能
16、DSP全数字化控制,实现了整流、逆变、充电、放电各个功率变换环节全部数字化控制
17、数字化环流控制技术,可实现3台并机,并机可靠性高
18、智能化电池管理方案,延长电池使用寿命
十三、工程案例
湖南省郴州市某教育中心
广西省河池市某通讯公司
海南省陵水县某交通指挥中心
新疆阿勒泰市某调度中心
云南省西双版纳某部队基地
江西省南昌市某指挥中心
广东省广州市某教育中心
湖北省武汉市某部队基地
陕西省西安市某调度中心
山西省太原市某交通指挥中心
福建省泉州市某通讯公司
       等等
十四、智能一体化机柜配置清单
十五、一体化机柜总结
广州莱安专业生产销售智能一体化机柜系列产品,拥有十年以上施工及实施经验,为广大客户解决了微型机房各种难题,得到了广大客户的广泛认可。我司免费为直接客户及工程集成商提供一体化机柜解决方案及报价,欢迎全国广大客户来人来电咨询业务!
携手合作
广州莱安智能化系统开发有限公司
全新理念、出色的技术、丰富的经验,开创数字新生活
联系人:周先生 13922289957
地址:广州市番禺区石基镇凌边村智盛大街4号
扫描关注
广州莱安智能化系统开发有限公司 版权所有 粤ICP备19154096号-2
