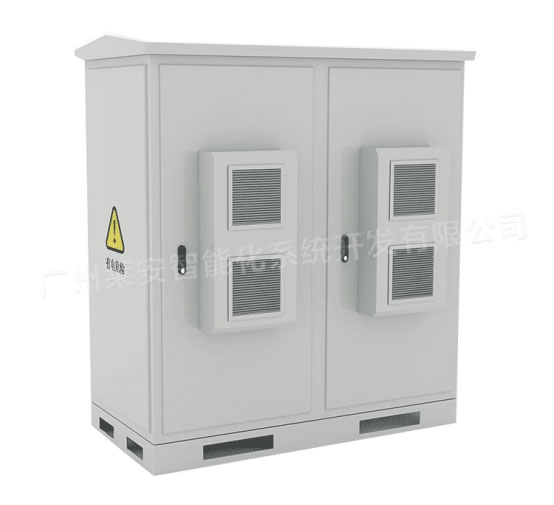

室外一体化机柜
室外一体化机柜
一、室外一体化机柜的概述
室外一体化机柜是一款安全、可靠、防盗性能较强、噪音低、散热效果好、占用空间小的产品。此产品还有一特点就是可以满足快速建站,把产品输送到站点,把三个舱体安装完成后,把电源线与预留好端子对接,电源,热交换器,空调等设备就可以使用,无需现场安装布线。一体化机柜适合在室外环境,如公路边、公园、山区、平地安装的机柜,机柜内可安装基站设备、电源设备、蓄电池、温控设备、传输设备及其他配套设备或为以上设备预留安装空间及换热容量,能为内部设备正常运行提供可靠的机械和环境保护的机柜。一体化机柜由蓄电池柜、电源柜、设备柜组成,充分利用每个机柜内部可用空间。户外机柜选址时选择通风较好的区域,安装于空旷地带或楼面上,尽量不要安装于居民楼道内或居民房间内,以免影响通风散热效果,以及设备运行行噪音扰民。安装时必须有可靠的槽钢底座或水泥墩座,远离低洼地带及高粉尘区域,有合格的接地排。
二、室外一体化机柜的组成
室外一体化机柜的组成由硬件设备和软件设备组成。
(一)硬件设备组成
室外一体化机柜的硬件设备主要包括设备舱、蓄电池仓、门与门锁组成。
1、设备仓:设备仓分布在机柜的右侧,和蓄电池仓用隔板分开,便于设备空间的隔热。
2、蓄电池仓:用于安装蓄电池,机柜的外部的板材上贴有保温棉,以达到保温效果。蓄电池机柜也配有遮阳罩,以达到防晒防水的效果。柜体设有排气装置,可释放蓄电池产生的危害气体。
3、门与门锁:机柜门采用内嵌式结构,门缝间隙紧凑。门开角度>110°,柜门含有限位结构,门限位装置在门处于“打开”状态时具有限位作用。门锁采用拉杆加锁片三点结构,可另加挂锁。结构牢固,防盗性强。每个机柜门都安装有门开告警传感器,以配合环境监控。
(二)软件设备组成
室外一体化机柜的软件设备主要由机壳、温控系统、照明单元、监控系统、防雷系统、配线系统和电源系统组成。
1.机壳
可安装外尺寸为650mm(W)X 700mm(D)X 1200mm(H) (不含底座、不含遮阳罩高度),采用热交换方式对柜内设备进行散热,主要安装包括直流配电、传输、DDF、BBU等设备等。机柜内支持19英寸(IEC297)标准机架,以及支持符合19英寸(IEC297) 尺寸安装空间要求的各种设备(如电源设备、基站设备、传输设备、温控设备、蓄电池、防雷设备及其它配套设备)的安装。
2.室外一体化机柜温控系统
室外柜的电子设备在工作时会产生大量热量,导致柜内温度升高,降低电子元器件的使用寿命甚至设备会因此宕机,因此必须使用温控设备控制柜内的温度,确保通信设备正常工作,同时提高电子设备的使用寿命和可靠性。
室外柜温控设备采用先进制冷技术、高效换热器、智能化控制方案等,确保温控系统节能、可靠运行。产品采用一体化防盗设计,同时保证机柜内外侧隔绝,提高产品的防尘防水性能。
温控系统三种散热方式对比:
3.照明单元
每个独立的舱提供一套48V/220V LED灯照明,当柜体门打开时即可出发LED灯开启。
48V直流照明灯
220V交流照明灯
4.监控系统
(1)机柜空调具有RS232或RS485通信接口,通过该接口可对温控单元的温度设定值进行调整以及对温度告警设定值进行调整,并能送出柜内外的温度参数和各种故障告警信息。
(2)遥测:柜内温度、柜外温度。
(3)遥信:电源故障告警,温度探头状态(故障/正常),温控单元状态(故障/正常),柜门状态(开门/关门)、高压告警、低压告警、高压持续告警、低压持续告警、柜内高温告警、柜内低温告警、柜外高温告警、柜外低温告警、电源频偏告警、自定义告警(烟雾告警)。
(4)遥控:能对空调参数进行远程设置或开关机。
5.防雷系统
室外一体化机柜的交流侧提供B +C级防雷装置。机柜设置接地排,机柜的金属部分互连并接至接地排,防雷器的接地线必 须有良好的导通能力。具有双路电源 (市电/油机)手动转换装置,转换方式为采用2个开关机械互锁手动操作。
6.配线系统
一体化机柜过线区预留足够的空间以满足机柜满配要求,柜与柜之间的配线由厂家配置,包括电源线、信号线等的连接线,线缆必须绑扎好。
7.电源系统
(1)蓄电池舱
1).蓄电池舱宜有换气装置,以便释放蓄电池产生的危害气体。
2).蓄电池舱结构应方便蓄电池的安装、察看和更换电池,应便于蓄电池的连线操作。
3).蓄电池舱内部不允许出现积水。
4).蓄电池舱禁止使用可能引起火花的机电设备或控制部件。
5).电池舱应有防虫、鼠等龃齿类动物侵入的装置。
6).蓄电池舱应满足蓄电池组的安装空间和承重,并不应妨碍缆线的布放路由。蓄电池舱在室外一体化机柜柜体内的设置位置应合理,并与柜体的安装方式、柜体尺寸、内部结构相适应。
7).舱内装置宜具备温度感应的温度调节器,确保蓄电池舱工作环境温度为0'C~40C.8.满足本规范书电源部分的相关要求。
(2)户外电池柜
用于为户外设备提供直流电源。机柜采用双层结构,主体材料采用镁铝合金(或不锈钢、镀锌钢板),使用专业的户外粉涂,内部集成了温度控制系统、交流和直流配电系统、环境和电源监控系统、配线系统等等。
主要特征:
1).根据实际要求可以定制机柜。
2).机柜内可以安装后备电池的容量。与直流整流模块组成不间断电源系统。
3).三种温控方式:空调、热交换器和风扇。可根据实际安装环境合理选择。
4).冷却系统能够消除设备所产生的800w热量并使电子设各箱的内部温度保持在55'C以下。
5).合理的风道设计,使得柜内各处的温度达到使用要求。
6).每个舱都有其独立的保险门,使用户外专用锁(三点式锁),防护等级高,防盗性能好。
7).电气布线和交流/直流配电系统。
8).一体化环境电源集中监控系统。全双工遥信、遥测。
三、相关配件的参数介绍
1.磷酸铁锂电池组
1. 额定容量:≥90Ah
2. 额定电压:51.2V
3. 额定能量:4608Wh
4. 充电电压:56.4V
5. 放电电压:43.2V
6. 标准充电电流:0.1C
7. 标准放电电流:0.33C
8. 连续充电电流:0.33C
9. 连续放电电流:0.5C
10. 循环寿命:>400 次
11. 重量(约):≤55Kg
12. 工作温度:
充电, 0~45℃
放电, -10~ 55℃
13. 贮存温度: -20 ~ 45℃ ≤1 个月
                               -20 ~ 35℃ ≤ 3 个月
                               -20 ~ 25℃ ≤ 12 个月
                                0~25℃ >12 个月
2.UPS
1)UPS为模块化数据中心提供不间断供电的保障,当市电/油机电源紧急断电时,通过蓄电池供电,能够满足单服务器机柜功率9kW 的应用场景。
2)380V电压制式:模块化数据中心配置360kVA 的模块化UPS,由三台120kVA的UPS组成,可以在20kVA~360kVA 容量范围内灵活配置,满足单服务器机柜3kW、6kW、9kW的需求。
3)480V电压制式:模块化数据中心配置400kVA 的模块化UPS,由二台200kVA的UPS组成,可以在125kVA~400kVA 容量范围内灵活配置,满足单服务器机柜3kW、6kW、9kW的需求。
3.精密空调
精密空调为室外一体化机柜提供实时的降温,防止机柜内温度过高导致的损失。
(1)工作环境温度:-40 至+55℃
(2)额定交流输入电源:220±15%VAC~50Hz
(3)制冷量:800W
(4)额定交流输入功率:300W
(5)额定电流:1.4A
(6)箱体外形尺寸(高*宽*深):550*320*170mm
(7)含法兰外形尺寸(高*宽*深):582*352*170mm
(8)重量:17KG
(9)安装方式:门装嵌入 35mm
(10)声压级噪音:60dB(A)
(11)制冷剂:R134a
安装示意图
四、室外一体化机柜的分类
室外一体化机柜分为单舱户外一体化机柜、双舱户外一体化机柜和三舱户外一体化机柜。
1.单舱户外一体化机柜
单个柜体配置形式:机柜内分不同功能舱体,由设备舱+电池舱组成。通常况下,设备舱采用热交换型或是风冷型方式,电池舱可根据实际使用地点的气候条件,选择直通风或采用半导体制冷以及空调制冷等方式。
2.双舱户外一体化机柜
两个柜体拼柜的配置形式:机柜内分不同功能舱体,一个柜体由设备舱+电池舱组成,另外一个柜体为BBU柜。设备舱一般采用热交换或风冷方式(根据设备的使用情况也有采用空调制冷的方式),BBU可以采用风冷或是热交换方式。
3.三舱户外一体化机柜
对于GSM网、4G网等双网共用基站或站点的建设模式,由于站点容量较大的原因,一般采用三个柜体拼柜的方式进行。通常采用设备柜1+设备柜2+电池柜组成。设备舱一般采用热交换或是风冷型方式,电池舱采用半导体制冷以及空调制冷等方式。
五、室外一体化机柜的功能
(一)、智能配电单元
智能配电单元主要实现智能配电功能,提供智能容量配置,远端上下电及过流、短路保护功能,并对电源输出状态监控及指示;提供基于RS485串口通信及故障告警上报功能,使得站点的配电管理更加方便、高效。
(二)、智能防盗拍照
提供柜内防盗摄像头作为选配件,以提升站点的防盗水平,防盗摄像头同电子门锁通信,当机柜被非法打开时,会启动连拍记录现场情况,连拍照片在本地存储器存储的同时将照片实时传送至网管中心,为运营商挽回资产损失提供重要证据。
(三)、站点能效管理
站点能效(SIEE)支持交流输入、太阳能输入电量统计,并支持对直流配电侧主设备用电量的独立统计,基于实时采集的运行参数,控制器计算站点实时能效水平,并将结果上报网管系统(NetEco)。网管系统可将站点能效数据按不同纬度进行统计显示,实现站点能效水平的统计分析以及提供管理改进辅助。从而为全网能效水平提升提供度量工具。
(四)、移动APP管理
提供基于智能手机APP网管功能,随时随地为客户提供网络实时动环状态。可以通过移动网络连接网管中心获取内容,也可以在站点附近连接机柜内WiFi模块,了解站点信息。通过手机APP,可以显示告警、站点列表、GIS地图、动环信息、站点能效信息等丰富内容。
(五)、多能源制式输入输出
系统支持能源的多种制式输入和多种制式输出以提升系统对站点环境的适应性、对多种用电设备的适用性。支持多种能源的接入,包括市电、油机、太阳能以及高压直流,经系统的变换,以多能源制式输出,包括48V直流、220V交流、高压直流远供等等。
(六)、集中显示控制
机柜内的环境监测,视频、用电量等数据显示在工业屏幕上,可查看柜内实时各类数据了解掌握机柜的当前状态。对监管工作起到更加便捷、高效、智能化的作用。
六、主要设备
1.工业触摸显示屏
2.ODF配线架
3.DDF配线架
4.服务器
5.通讯设备
6.UPS主机
7.逆变器
8.高频开关电源单元
9.电池包
10.配电单元
七、产品功能特点
1、可以远程授权开锁权限、远程监控和记录门锁状态,开关门锁时间以及开锁人信息。
2、内部有备用电池,断电情况下智能锁可待机一个月,期间可正常开锁。
3、大容量、多开门结构,方便内部设备的安装及维护。
4、预留外部紧急供电接口,断电时可以通过外部供电系统给内部设备进行供电。
5、箱体具有防尘、防晒、防雨等特点,全方位适应户外环境。
6、采用交流空调或热交换或半导体空调和直通风混合散热,以达到机柜恒温的效果。
7、标配交流配电或直流配电单元(可选)。
8、每个机柜都装有直流48V的照明灯具。
9、具有动力与环境监控功能,能实现电源掉电、电源故障、门禁、温湿度、烟雾、水浸、蓄电池电压等告警并上传。
10、布局合理,线缆引入、固定和接地等操作便利,维护方便;机柜进线方式采用下进线,电源线、信号线和光缆都有独立的进线孔,不会相互干扰。
11、所使用的线缆、胶条、保温棉都采用阻燃性材料。
12、可采用焊接方式、拼装方式。
13、采用标准19寸机架。
14、更简单、更高效室外供电方案。
15、智能运维,支持全面的智能网络能源监控,支持移动APP,运维支撑系统更智能。
16、简单升级,配电、功率、制冷全模块化设计,未来升级更简单。
17、高效运转,配备开拓者(KITOZER)业界优秀的高效整流模块,温控设计及站点级能效分析管理,运转更高效。
八、产品的优势
1、相比传统的机柜和机房,室外一体化机柜占地面积小、缩短了建设周期、减少各功能模块间的单路径故障点、大大提高系统间的兼容性的同时,提高了用户机房的空间利用率,为用户提供一个更加一致性、更高集成度、更高管理性和扩展性的小型智能机房系统。
2、室外一体化机柜主要用于无线通信基站、电力配电、城市交通、新一代4G, 系统通信、网络综合业务接入、传输交换局站、应急通信传输等。采用厚度大于1. 5mm的热浸锌板,由外箱体、内部金工件及附件装配组成。机柜内部按功能划分成设备舱和蓄电池舱。箱体结构紧凑,安装简便,密封性能极好,而且具有远程集中管理功能。
九、传统室外机柜与室外一体化机柜的区别
1、传统户外柜的电子设备在工作时会产生大量热量,导致柜内温度升高,降低电子元器件的使用寿命甚至设备会因此宕机,因此必须使用温控设备控制柜内的温度,确保设备正常工作,同时提高电子设备的使用寿命和可靠性。
2、室外一体化柜温控设备采用先进制冷技术、高效换热器、智能化控制方案等,确保温控系统节能、可靠运行。产品采用一体化防盗设计,同时保证机柜内外侧隔绝,提高产品的防尘防水性能。
十、柜体相关参数介绍
十一、一体化户外机柜安装
1、安装场所
根据网络规划的需要,一体化机柜可安装在地面、楼顶、路边、山坡等地区,可贴近地面安装,也可架空安装,在安装在洪水多发区域时,需考虑防洪要求。
2、组装方式
一体化机柜能同时支持整装式(整装发货现场吊装)和拼装式(散件发货现场拼装)两种组装方式。
(1)整装式
根据需要,整装式一体化机柜在生产工厂、库房集成安装。其能适陆运、海运或空运的需要,满足运输过程中颠簸、振动、提吊的要求。
(2)拼装式
根据需要,可将一体化机柜的零部件运输到现场,现场进行标准化拼装。
十二、应用范围
室外一体化机柜广泛应用于通信运营商的移动通信站点、户外小型方舱、铁路电气控制柜、电子警察、通讯基站、室外空气检测站、高速取卡机控制柜等。
十三、工程案例
1、通信基站设备仓-机柜交流空调
2、PM2.5监测系统-机柜交流空调
3、高速公路自动发卡机-机柜交流空调
4、中小机房、UPS机房
5、运营商户外基站机房
6、银行ATM柜员机换钞间机房
7、户外一体化通信机柜蓄电池舱
8、户外通讯柜
9、通讯基站光伏供电系统户外电源柜
10、室外电力机柜
       等等
十四、配置清单
十五、室外一体化柜设计图纸设计

室外一体化柜图纸

室外一体化机柜设备摆放图
十六、总结
广州莱安以绿色、智能为研发方向,通过代理商、分销和电子商务等多种渠道,致力打造业界较具影响力的智慧室外一体化机柜,为室外机柜工程实现快速部署及绿色节能持续发力。同时,广州莱安智能化系统开发有限公司根据客户的特定工程需求,从研发到生产实现私家定制。经过这十几年的快速发展,我们已经积累一套成熟的为智慧室外一体化机柜,企业机房客户服务的体系。希望我们在不远的将来能为更多的客户服务,为客户服务的更好!
