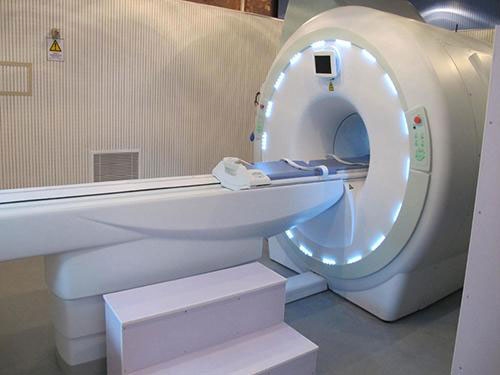

一、应用领域：
用于核磁共振扫描仪可能受到干扰的场所。
二、性能指标：
  （1）、１０ＭＨｚ～１００ＭＨｚ≥１００ｄＢ
         （按国标ＧＢ１２１９０－９０方法测试）
  （2）、 绝缘阻抗：＞３０００Ω
  （3）、接地电阻：＜１Ω
  （4）、相对湿度：≤８０％
  （5）、大 气 压：８６～１０６Ｋｐａ
  （6）、照明亮度：１００～１５０ＬＸ
三、系统配置及主要技术指标：
    （1）、核磁屏蔽室整体尺寸：长７米×宽５米×高３．５米；
    （2）、手动核磁屏蔽门尺寸：高２．１米×宽１．２米（外开门）；
    （3）、绝缘地坪尺寸：长８．２米×宽６．２米（沿墙起高０．６米）；
    （4）、屏蔽观察窗：１．２ｍ×０．８５ｍ；
    （5）、通风窗：６００ｍｍ×３００ｍｍ １个，６００ｍｍ×６００ｍｍ １个，３５０ｍｍ×３５０ｍｍ １个；
    （6）、电源滤波器：２０Ａ／２２０Ｖ（２个），
    （7）、接地滤波器（１个）；
    （8）、屏蔽性能：１０ＭＨｚ～１００ＭＨｚ＞１００ｄＢ；测试方法按国标ＧＢ１２１９０－９０ 。
    （9）、 在１０００ｐＦ耦合电容的测试回路条件下背景噪音＜２ｐＣ
    （10）、 照明用电电源滤波器：２５Ａ／２２０Ｖ ２路
    （11）、壳体机械性能：屏蔽体不平度≤４ｍｍ／Ｍ２，屏蔽体垂直度≤６ｍｍ
（12）、二年内变形程度：顶部下陷 ≤８ｍｍ 底部凹陷 ≤３ｍｍ
四、核磁屏蔽室的设计安装方案
1、屏蔽壳体：
 屏蔽体的使用寿命是２０－３０年，屏蔽壳体的抗震等级按照８级计算。考虑到磁场影响和拆装方便，采用铜板拼装式设计
（1）、核磁屏蔽室底面设计：
屏蔽室在核磁仪放置位置地沟要求：２．８ｍ×２．８ｍ×０．９ｍ，室内其他地方挖深为：５５公分，水平以下３０公分用Ｃ２５混凝土浇筑。对浇注地基水泥沙浆磨平，进行双层ＳＢＳ防水处理，铺设高强度的绝缘地坪，然后进行屏蔽体地面制作。
（2）、屏蔽室壳体设计：
屏蔽体是用０．３５ｍｍ紫铜板及优质松木框架（刷防火涂料）拼装结构。拼装模块之间夹多层铜网衬垫，采用Ｍ６＊１００不锈钢螺栓紧固。
2、屏蔽门设计：
手动单开屏蔽门，尺寸：１．２ｍ宽×２．１ｍ 高（外平开式）；根据屏蔽室现场特点，采用单外开屏蔽门。屏蔽室门是影响整个屏蔽室屏蔽效果的最重要部位，是保持屏蔽系统总性能免于退化的最薄弱部件，也是系统中唯一可动部分，因此保持屏蔽门屏蔽效能的稳定性尤为重要。门的结构为单扇平开式，门板采用铜板、木龙骨和不锈钢框架焊接制成，门框边缘采用指型铍青铜弹片密封，使用无磁锁具。
3、观察窗设计：
观察窗为双层屏蔽玻璃内衬３０目铜网，双层铜网之间距离为５－６公分，以提高屏蔽效能，保证高清晰度。
4、辅助系统
（1）、接地系统
屏蔽室的接地系统采用单独电网接地系统方式，即用绝缘地坪隔离和系统零电位接地（使用接地滤波器），要求接地电阻不大于１Ω。
（2）、截止波导窗平衡通风系统
屏蔽室采用不锈钢全焊式网状通风截止波导窗，其插入衰减与屏蔽室一致。对进出屏蔽室的制冷管道、失超管等，采用不锈钢焊接压紧处理。
（3）、电气设计施工：
根据屏蔽室使用要求及国家有关的设计标准，充分考虑屏蔽室内系统工作的性质和任务，以电源供配电的质量、安全性和技术上的先进性、人员工作环境的舒适性等为设计原则。按照各设备用电负荷的大小，选择合适线径的电力电缆和不同容量的电源滤波器；选用低泄漏电流的电源滤波器，插入衰减与整个屏蔽室的综合效能一致；室内的电源采用穿管走线，按要求位置配置电源插座。电源连接，可以输出２２０Ｖ电压，适应不同设备的需要。电源经滤波器进入屏蔽室，需要穿过屏蔽室墙面。屏蔽室顶部安装无电磁干扰的直流ＬＥＤ照明灯具，照度在３００勒克斯。根据安装高度，合理地确定灯具的间隙。保证屏蔽室内光线的均匀性。为防止照明设备产生的干扰影响，灯具通过屏蔽室中的电源滤波器供电。
5、照明配置：
（1）、ＬＥＤ高效能照明灯具１６套，分单双路。
（2）、开关两路，分别控制８套照明灯。
（3）、插座３个。两个墙插，一个检修插座。
（4）、两回路电源。照明直流电，插座交流电。
五、生产工艺流程：
屏蔽体采用先进工艺设计，经专业技术人员和机器生产及制作（设计—下料—制作模块—质检—框架防腐／防火等处理）；主配件加工（门、窗、波导窗），检验合格—装箱—发运。
（1）、产品说明：
 屏蔽壳体、屏蔽门、屏蔽观察窗、通风波导窗、电源滤波器、等均在工厂质检合格，方可出厂。保证质量，省工省时。
（2）、现场安装工艺流程：
 医院场地地面硬化磨平、防潮处理好后屏蔽公司进场－－绝缘层－－地面屏蔽处理—安四周模框－－模块缝隙处理—屏蔽门—屏蔽窗—传导板框—波导窗—滤波器及电气布线—地面处理—内装饰（墙：安装龙骨＋木质吸音装饰板＋铝盖缝条；顶：安龙骨吊件、Ｔ铝、安微孔铝合金板）—安灯具、开关、插座—配电箱—进磁体定位固定—二次进场封洞口及装饰—ＰＶＣ抗静电地板安装—直流电源、电源滤波器连线，通电检查测试，出测试报告。
六、安装规范：
（1）、防潮层采用焊接拼缝，第二层压在第一层缝的中心。
（2）、地面ＰＶＣ板绝缘应铺平整、整齐、无缺陷、无缝隙。
（3）、屏蔽室模块拼装，尺寸一定要与图纸相符，墙面垂直误差不超过６ｍｍ。
（4）、屏蔽门、观察窗、传导板（双向吊线）垂直度误差不超过２．５ｍｍ。
（5）、内墙面装修平整美观，墙体平整度不大于４ｍｍ，墙面垂直度不大于５ｍｍ。
（6）、屏蔽室内照明线路要严格按照图纸施工，所有线路必须穿线管，交直流进入配电箱应明显分开并贴上标签，火、零，地线三色分明。所有线路不准在磁体的正上方经过。
（7）、设备进口不能小于２．８ｍ（宽）＊２．８ｍ（高）下口与正负０平，以方便磁体进入，磁体应严格按照图纸定位。
（8）、内装饰走线槽为不能下沉的的地面可做明线槽。
（9）、屏蔽绝缘电阻小于１ＫΩ。
（10）、严格按照客户的施工进度和质量操作。
其它：材料明细请参照设备价格单。
七、装修方案
１，顶部采用微孔铝天花（６００＊６００）吊顶，主、副龙骨均采用铝材质，不免有磁性。
２，墙面采用多孔木质吸音板装修，具有静音、美观效果。
３，地面先做环氧自流平处理，保证平整、坚固、耐用。然后，再铺设塑胶（ＰＶＣ）及踢脚线处理。
八、工程质量保证措施
１，建立完善的质量保证体系，严格按照ＩＳＯ９００２质量认证体系运行，加强工程施工和质量监控的管理。
２，加强对施工操作工艺质量控制，逐级做技术交底，使参加施工人员熟悉本工程主要特点：设计意图和技术要求、质量标准、操作规程及质量检验控制点，严格要求施工人员按工艺要求作业，使施工工艺标准化、规范化。
３，认真组织隐蔽工程验收，由技术、质检负责人和甲方共同参加验收，合格签字后方可进行下道工序施工。
４，按规定搞好分部（项）工程的检查及验收，以及施工质量的检验。
５，加强工程质量施工过程中的监督，把好工程质量关。
九、服务承诺：
１、电磁屏蔽室移交使用后，公司将向用户提供电磁屏蔽室有关图纸和资料文件。
２、随机提供电磁屏蔽室易损件的备件。
３、电磁屏蔽室运动部件保修期为一年，超过保修期后提供终身服务。
十、交货期：
 １、预付款到帐后，乙方在３日内向甲方提供施工图，甲方应于５日内确认．
 ２、乙方应于合同生效预付款到帐３０日内完成电磁屏蔽室工程的生产和安装工作，具备验收条件。
十一、供方负责：
 １、供方负责对电磁屏蔽室进行施工设计、生产、安装和调试。
 ２、供方于合同生效预付款到帐后１５日将电屏蔽室设计、生产完毕，现场具备安装条件后于１５日内完成安装，提交验收，达到磁体进场条件。
十二、需方负责：
  １、解决施工用电电源问题。
  ２、提供防雨、可关锁货物堆放场地。
  ３、核磁屏蔽室安装完后，用户负责邀请具备计量资质的权威检测单位对工程进行检测并承担相应检测费用。帮助协调施工单位物资设备进场车辆通行问题。
