一，中央空调集中控制系统总述
超大液晶双温显示中央空调网络集中控制温控器，可控制2/3线式阀门和三速风 ，智能化根据房间温度选择风速 ，根据房间温度自动调节阀门的开关，使人体舒适。
我们是专业的酒店中央空调网络集中控制器、集中网络空调485网络温控器生产商，我们有一流的技术研发人员，协议可以根据贵方的要求来调整，灵活的技术应用，方便你我。
怎样的集中控制485网络温控器才是好的：
1、稳定 网络温控器不稳定 那就和普通温控器差不多，反而会给你带来心灵上的烦忧。 所以一个稳定的485温控器很重要。
2、不耐用， 花了这么多的钱，产品品质不好，采用的元器件不好，比如用的不耐用的芯片，不耐用的继电器，不耐用的变压器等等，那么会发生什么呢？ 可想而知，产品使用周期短，没用多久出毛病了 又得从而更换新的，花钱 费时间，实在划不来。
稳定性强，标准的MODBUS协议， 高级软硬件开发工程师，和我们的工程师交流 你会发现是那么的专业。
耐用性 我们的产品采用的都是优秀的品牌产品， 质量上可靠性强，也经得起考验。产品稳定性从何而来， 莱安你值信赖,也是你值得信l赖的控制器开发合作伙伴。
二、技术参数
1.额定电压：220VAC(1±10%)，50/60Hz；
2.自身功耗：＜1.5W；
3.负载电流：＜5A（阻性负载）；
4.控温精度：±1℃（1-10可调）；
5.控温范围：5.0℃(0-25可调)～35.0℃（25-85可调）；
6.外形尺寸：86mm×86 mm×13mm（面板：高×宽×厚）；
7.材料和颜色：白色PC/ABS阻燃材料（颜色可以定制）。
三、网络温控器可实现如下功能：
1、所以末端温控器联网控制后，每台温控器都可以在电脑终端进行远程集中控制。
2、可以在电脑终端观察到没个温控器的工作状态：风速档位 开关机状态 模式运行状态，设定温度、实际测量温度值都可在电脑终端查看到。
3、可以在电脑终端控制每个温控器 比如设定温度 风速调整 开关机转换 模式转换。
四、方案约定：
（1）、每个数据采集卡（串口服务器）最多可以带32个温控器，每台电脑可以控制最多64个数据采集卡
（2）、具体每个数据采集卡带温控器数量有布线方便决定，
（3）、本工程中需要使用温控器为N台
（4）、初步计算数据采集卡的数量为：N/ 32 = ?（具体使用采集卡数量得根据楼房房间的多少，而定）
（5）、RS232-485转换器的个数：1个
（6）、PC电脑: 1台
（7）、集中控制软件：1套
（8）、布线：
从每数据采集卡到温控器之间采用手握手的形式布线
从电脑到数据采集卡之间用手握手的形式布线
通信线的长度不的超过800米，通信线为0.8平方的双绞线
五，中央空调PC集控系统组成
系统主要组成
1、系统主要组成：计算机、PC集控软件、数据采集器、数据交换器、网络温控器
2、网络空调温控器：即可直接操作也可通过计算机PC集控软件远程操控
3、数据采集器：连接数据交换器与网络电采暖温控器，进行双向数据通信传输
4、数据转换器：连接终端PC与数据采集器，转换通信形式
5、终端PC集控系统：可远程控制末端的每一个电采暖温控器，如：设计温度，调节模式，开关机，以及监控各个房间温控器所测量的温度值，合理的进行温度调整，达到节能高效管理。
6、整套系统采用的是M-BUS通信协议，为了系统运行稳定，我司每台数据采集器下面最多可接32台温控器。

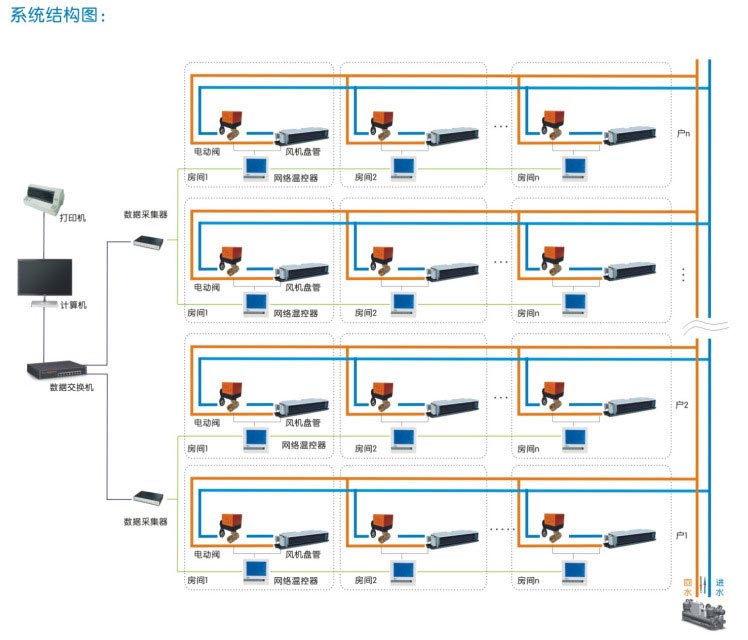

系统结构图
六， 中央空调PC集控系统技术参数
温度控制器的参数
带网络485接口，通过电脑终端来进行集中管理每个房间安装的温控器，也可通过电脑来控制每个控制器，以及读取温度控制器的参数。
采用高可靠性单片机，抗干扰性强，产品运行稳定；
四种风速运行模式：高、中、低、自动调节；
断电记忆功能：断电再来电后控制器按照断电前的参数状态运行；
房间温度校正功能；
配置高品质的继电器以及变压器，可靠性高，适用性强，安全有保障；
可接三线制电动阀门（二通、三通）以及两线制电动阀门或者电磁阀、电动风阀；
室温显示范围：-40℃～70.0℃，温度显示分辨率：0.5℃，温度误差小于±0.5℃。
风机受控防结露功能，任何状态下关阀后低风继续运转30 s停止，或不受控功能。
主要功能及特点
1.超大LCD液晶屏显示。
2.四种风速模式设定，自动、低、中及高风调节。
3.自动风状态，能显示实际工作风速。
4.可接三线电动阀（二通或三通），并兼容二线电动阀、电磁阀或风阀。
5.室温显示范围：-40℃～70.0℃，温度显示分辨率：0.5℃，温度误差小于±0.5℃。
6.具有睡眠功能，房间温度舒适，经济省电节能。
7.断电记忆，能记忆断电时工作状态，来电自动恢复前工作状态。
8.房间温度校正：采用按键直接校正房间温度测量值。
9.风机受控防结露功能，任何状态下关阀后低风继续运转30 s停止，或不受控功能
10.遥控功能，可选配遥控器。
技术参数
1.额定电压：220VAC(1±10%)，50/60Hz；
2.自身功耗：＜1.5W；
3.负载电流：＜5A（阻性负载）；
4.控温精度：±1℃（1-10可调）；
5.控温范围：5.0℃(0-25可调)～35.0℃（25-85可调）；
6.外形尺寸：86mm×86 mm×13mm（面板：高×宽×厚）；
7.材料和颜色：白色PC/ABS阻燃材料（颜色可以定制）。
七， 网络温控器可实现功能
实现功能
1、所以末端温控器联网控制后，每台温控器都可以在电脑终端进行远程集中控制。
2、可以在电脑终端观察到没个温控器的工作状态：风速档位 开关机状态 模式运行状态，设定温度、实际测量温度值都可在电脑终端查看到。
3、可以在电脑终端控制每个温控器 比如设定温度 风速调整 开关机转换 模式转换。
方案约定：
每个数据采集卡最多可以带32个温控器，每台电脑可以控制最多64个数据采集卡
具体每个数据采集卡带温控器数量有布线方便决定，
方案具体配置：
本工程中需要使用温控器为N台
初步计算数据采集卡的数量为：N/ 32 = ?（具体使用采集卡数量得根据楼房房间的多少，而定）
RS232-485转换器的个数：1个
PC电脑: 1台
集中控制软件：1套
布线：
从每数据采集卡到温控器之间采用手握手的形式布线
从电脑到数据采集卡之间用手握手的形式布线
通信线的长度不的超过800米
通信线为0.8平方的双绞线
第六章 产品彩页
