室内一体化机柜解决方案

一、系统介绍

KITOZER室内一体化机柜（机柜型数据中心）是面向云计算、移动互联网、物联网产业发展需求，针对末端微型数据中心分散部署、难以统一规划管理、现场施工复杂等行业痛点推出的模块化数据中心解决方案。产品借鉴刀片服务器、模块化网络设备的设计理念，将动力配电、制冷散热、机柜结构、消防应急、动环监控、门禁照明、布线理线等数据中心基础设施全维度整合，通过一体化监控系统实现所有子系统的统筹管理，打造“一台机柜就是一个微型数据中心”的产品形态。

KITOZER室内一体化机柜采用全密封工业级设计，防护等级达IP32及以上，可适应杂物间、过道、营业厅等非专业机房的恶劣室内环境，无需单独建设机房及配套装修工程；产品经工厂全流程预验证测试，现场仅需完成市电接入和网络调试即可上线，大幅简化数据中心设计、采购、建设流程，实现微型数据中心的一站式部署、无人值守运维、灵活弹性扩容，广泛适配中小企业、行业网点的算力基础设施建设需求。

二、系统组成

KITOZER室内一体化机柜为全集成式模块化设计，所有核心组件均为KITOZER原厂配套，保障系统兼容性和稳定性，整体由七大核心子系统组成，各系统协同工作为IT设备提供安全、可靠、高效的运行环境：

三、系统分类及功能特点

KITOZER室内一体化机柜根据散热类型、机柜联数、应用场景三大维度进行分类，不同类型产品针对性适配不同行业、不同算力、不同环境的建设需求，核心分类及功能特点如下：

（一）按散热类型分类

散热系统是一体化机柜的核心组成，KITOZER推出风冷、水冷、液冷三款散热类型的产品，覆盖从基础微型算力到高密度算力的全场景散热需求，核心参数和功能特点如下：

1. 风冷一体化机柜

产品介绍：KITOZER风冷一体化机柜为基础款散热产品，采用机柜级精密空调+导风管道+冷热通道隔离设计，无室外机组，制冷单元直接集成于机柜内部/顶部，通过空气循环实现机柜内散热，是目前应用最广泛的一体化机柜类型。

功能特点

• 安装便捷：无需室外管路施工，现场仅需市电接入，适配无室外安装条件的场景（如室内营业厅、网点）；

• 节能高效：全密封冷热通道设计，避免冷热气流混合，相比传统机房制冷节能30%以上，整机PUE≤1.5；

• 成本可控：核心组件集成度高，整体投入成本低，后期维护简单，无冷却液更换等额外费用；

• 环境适配：支持-10℃~+40℃工作温度，可在非专业机房环境稳定运行。

适配场景：中小功率算力场景，如银行网点、电信营业厅、加油站、高速收费机房等。

2. 水冷一体化机柜

产品介绍：KITOZER水冷一体化机柜为中大功率散热产品，采用水冷精密空调+闭式水循环管路设计，通过水的高比热容实现热量快速交换，散热效率远高于风冷机型，制冷单元可单独部署或集成于机柜侧部。

功能特点

• 散热效率高：相比风冷机型散热效率提升40%以上，可支持单机柜10KW~30KW的算力功率；

• 节能性优：闭式水循环无热量损耗，整机PUE≤1.3，长期运行能耗成本显著降低；

• 静音运行：水冷单元运行噪音≤50dB，适配对噪音有要求的场景（如写字楼、政务大厅）；

• 模块化拓展：水冷管路支持模块化拼接，多联机柜可共用一套水冷主机，便于集群部署。

适配场景：中大功率算力场景，如大型企业分支机构机房、区域政务数据中心、轨道交通通信机房等。

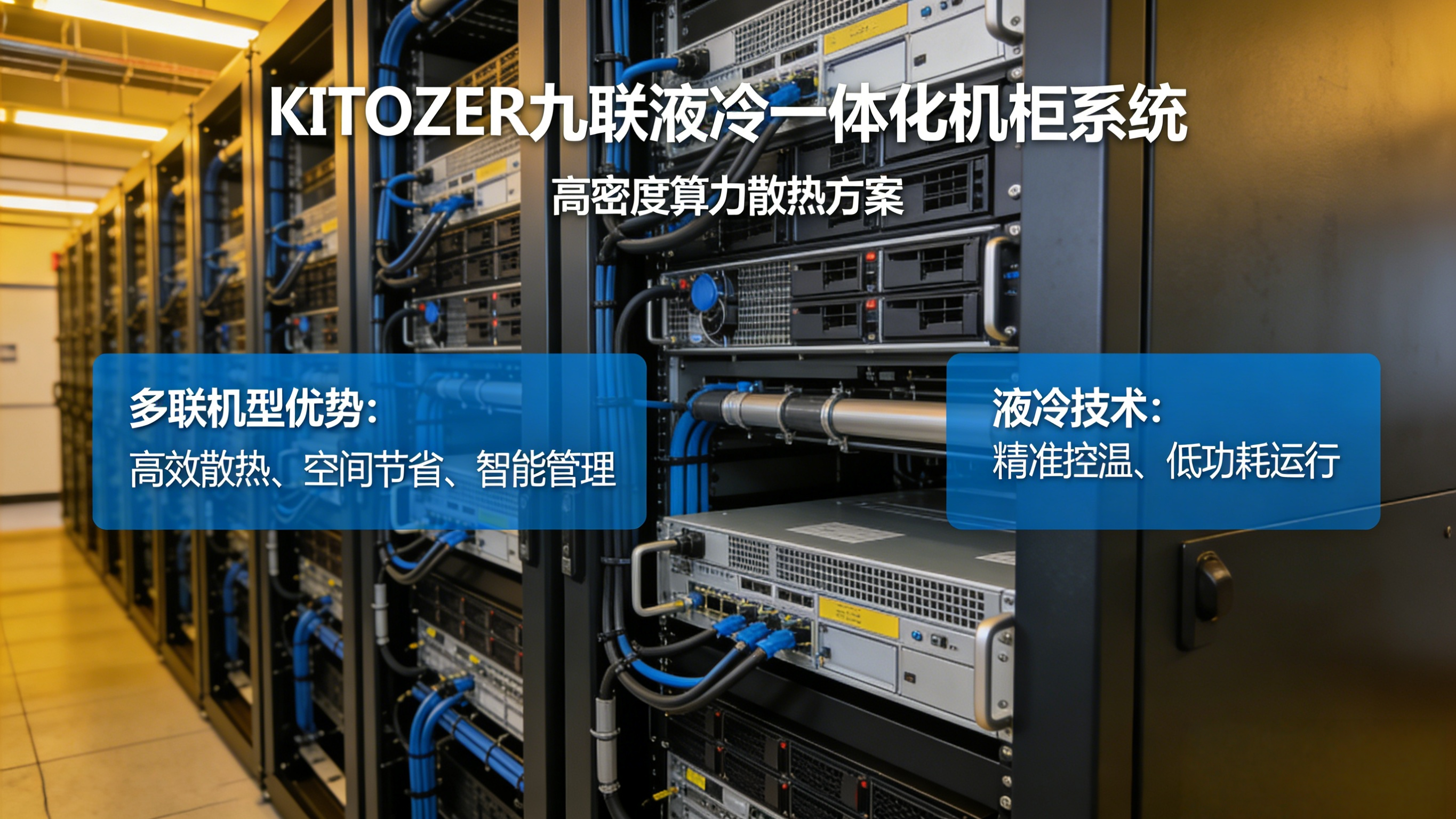

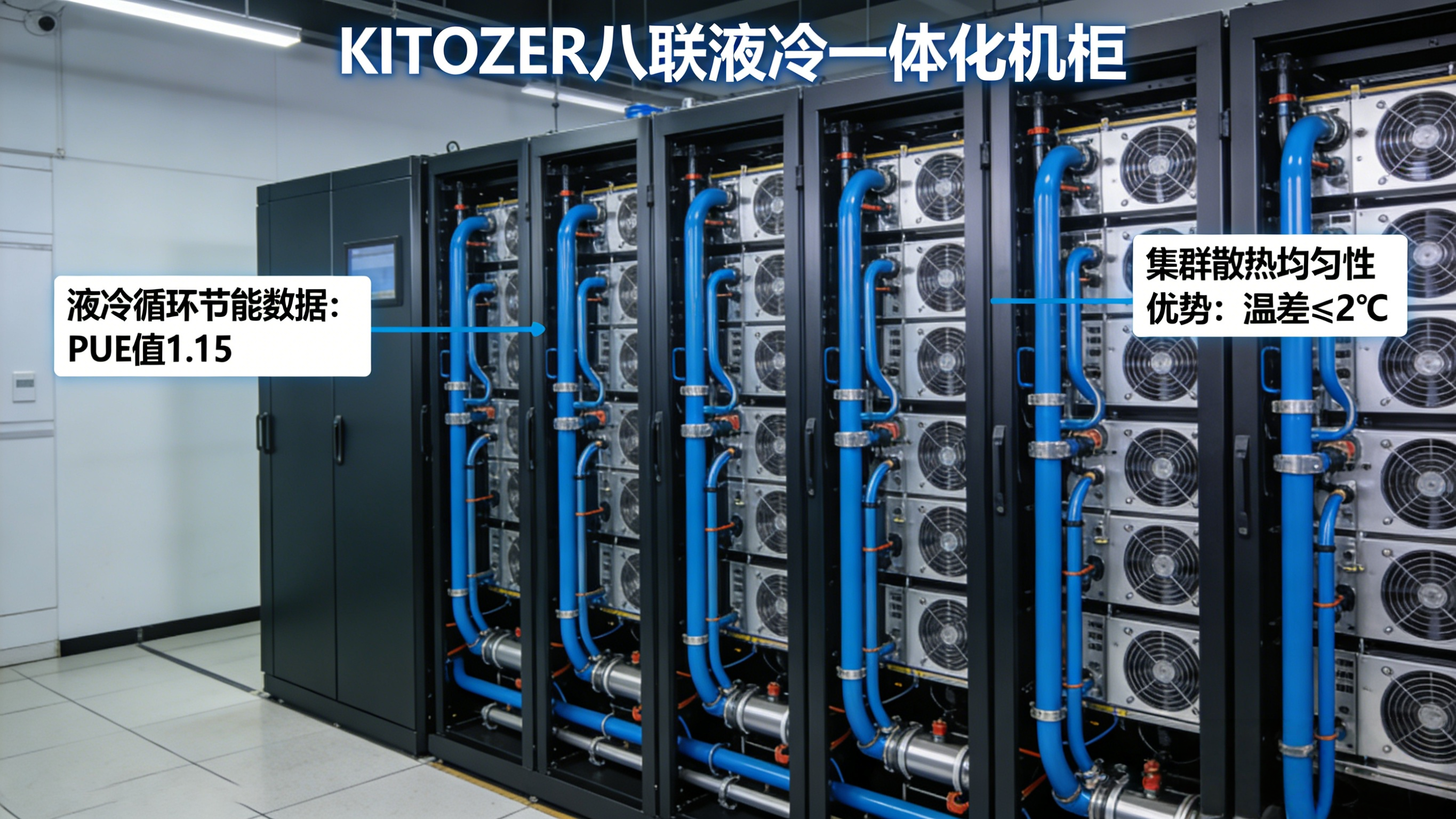

3. 液冷一体化机柜

产品介绍：KITOZER液冷一体化机柜为高密度算力专属散热产品，分为冷板液冷、浸没式液冷两款，冷板液冷通过贴附在CPU/GPU等高热器件的冷板进行液体散热，浸没式液猛将IT设备直接浸泡在绝缘冷却液中，是目前最高效的机柜散热方式。

功能特点

• 极致散热：散热效率达90%以上，可支持单机柜30KW~80KW的高密度算力，解决风冷/水冷无法满足的高热密度散热痛点；

• 超低PUE：整机PUE≤1.2，接近数据中心PUE理论下限，符合绿色低碳算力建设要求；

• 超长寿命：液体散热无风扇、无风道，减少IT设备因高温产生的故障，延长设备使用寿命30%以上；

• 全密闭静音：无机械散热部件，运行噪音≤40dB，全密封设计杜绝灰尘、水汽对设备的影响。

适配场景：超高密度算力场景，如AI算力节点、企业研发中心机房、云计算边缘节点等。

（二）按机柜联数分类

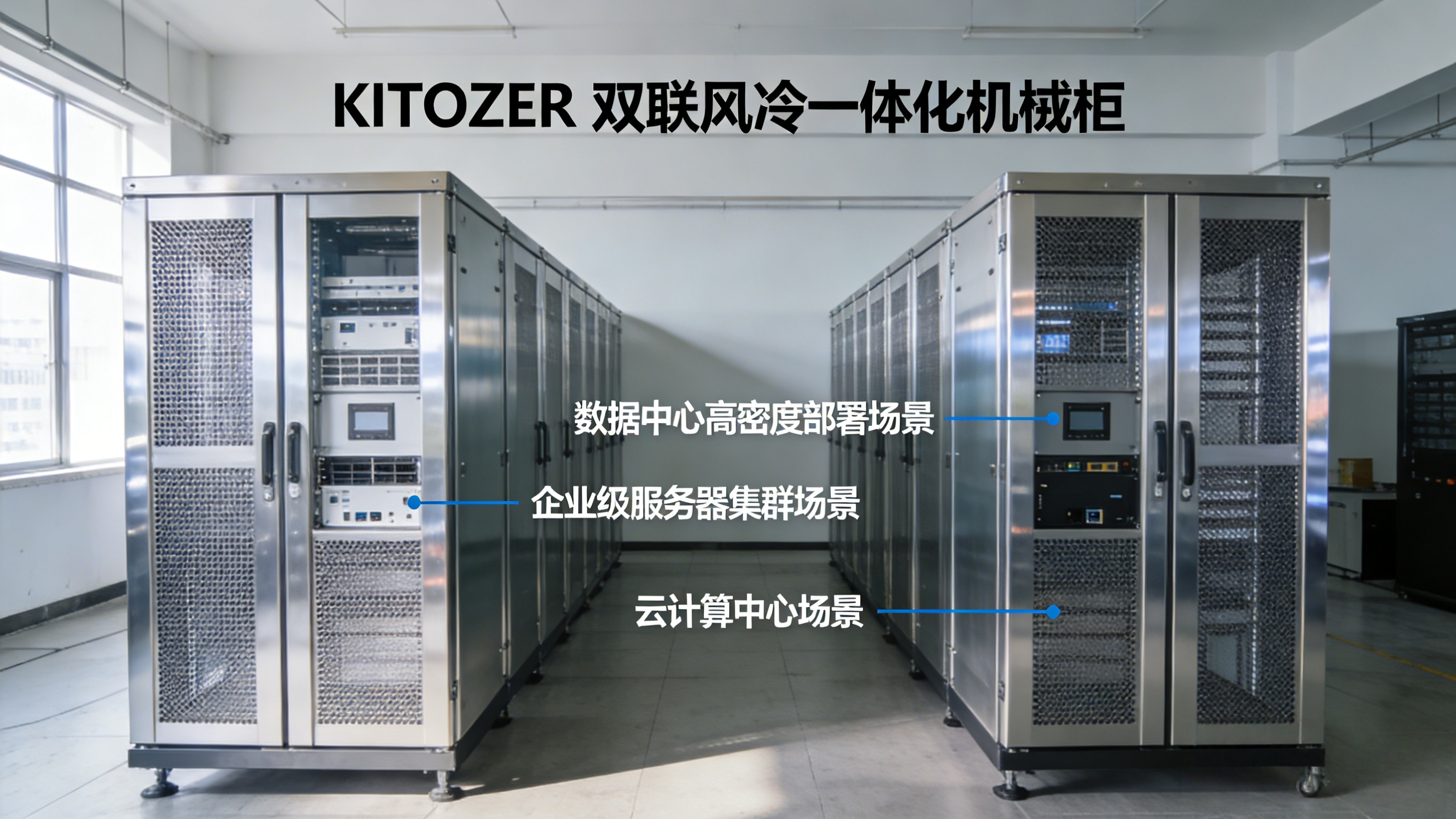

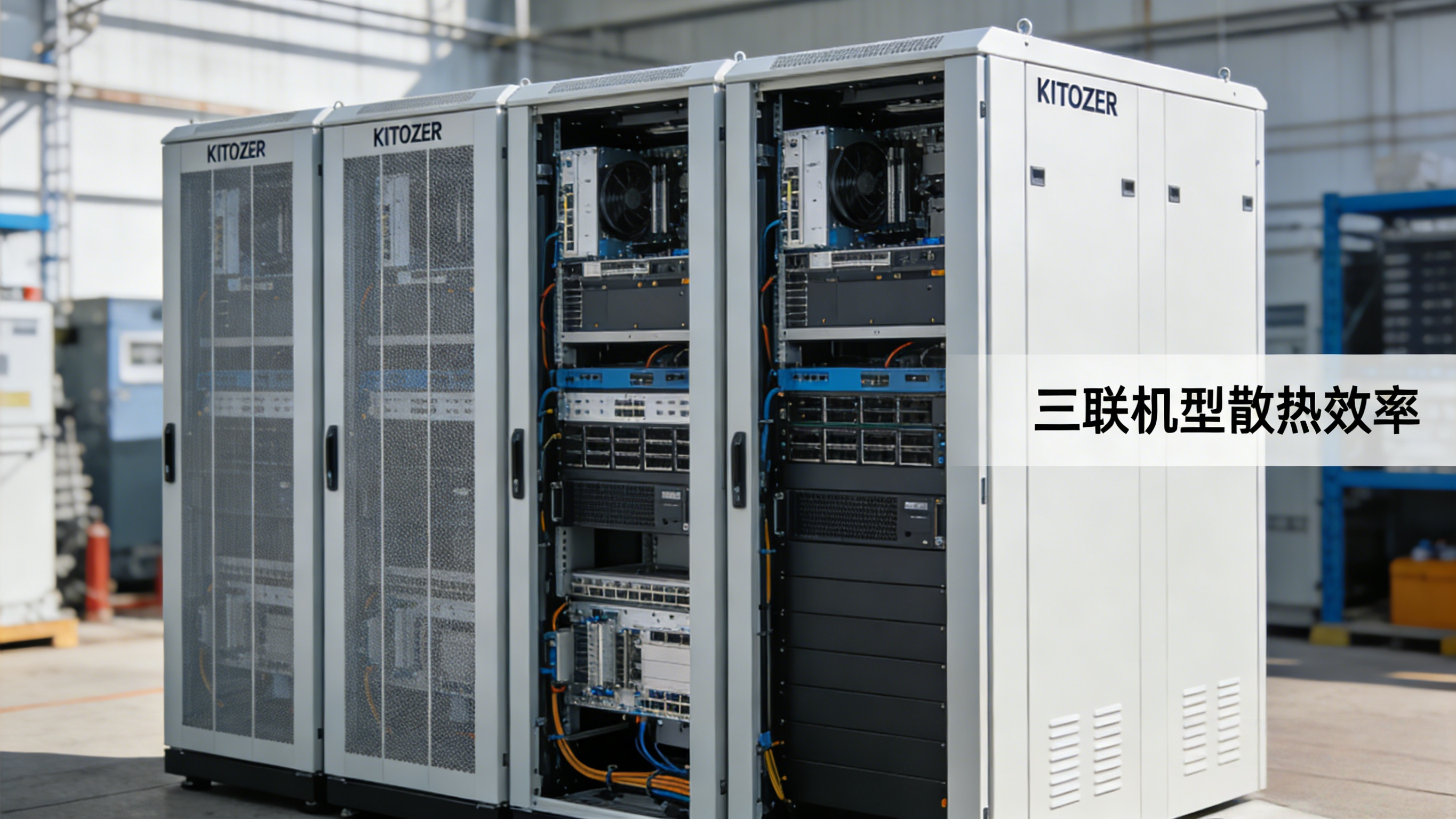

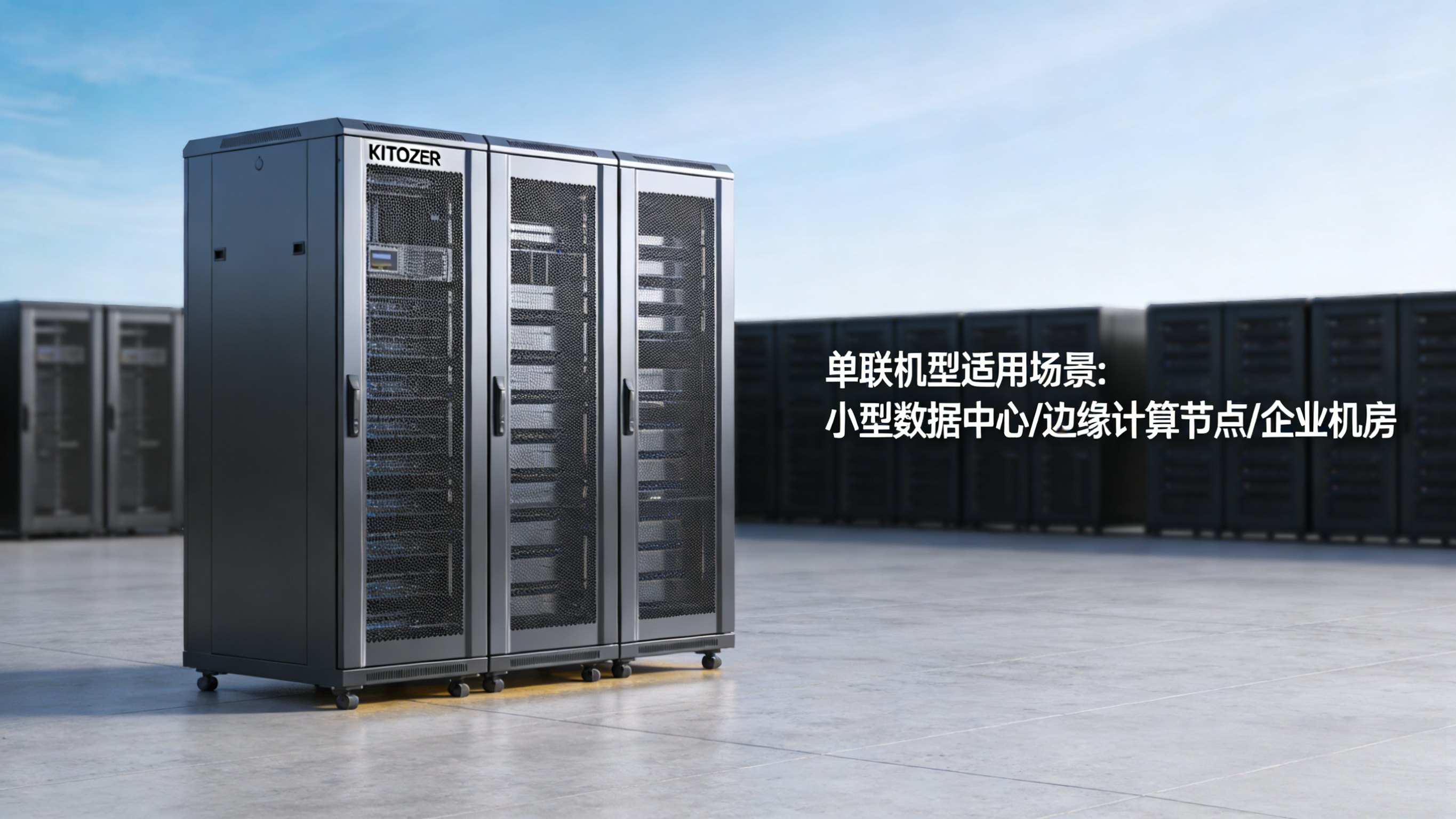

KITOZER室内一体化机柜支持单联到九联的模块化拼接，联数可根据用户算力需求灵活选择，多联机柜可共用一套监控、配电、制冷系统，实现“按需扩容、边成长边投资”，各联数产品介绍及功能特点如下：

核心特点：所有联数产品均支持模块化拼接、无缝扩容，前期可部署单联/双联满足基础算力，后期根据业务发展直接增加机柜联数，无需重新规划建设；多联机柜可通过KITOZER动环监控系统实现统一管理、统一告警、统一运维，降低多网点、多算力节点的管理成本。

（三）按应用场景分类

KITOZER室内一体化机柜针对不同行业的场景痛点，推出定制化适配机型，核心应用场景及产品适配如下：

四、KITOZER室内一体化机柜配置清单

所有配置均为KITOZER原厂正品，按散热类型+机柜联数分类，核心配置清单如下（无价格，可根据需求选配）：

（一）风冷一体化机柜配置清单（单联~九联）

（二）水冷一体化机柜配置清单（双联~九联）

（三）液冷一体化机柜配置清单（六联~九联，冷板/浸没式可选）

选配说明：所有产品可根据用户需求选配防雷等级升级、防爆设计、长延时电池、异地云监控、AI运维平台等功能，KITOZER提供原厂定制化服务。

五、系统原理图

KITOZER室内一体化机柜采用模块化分层架构，分为物理结构架构和逻辑控制架构，两大架构协同实现系统的全集成、全监控、全冗余，原理图核心描述如下：

（一）物理结构架构

1. 整体布局：机柜采用前后式冷热通道隔离设计，前门为钢化玻璃门（冷通道），后门为网孔背板（热通道），制冷单元安装于机柜顶部/侧部，导风管道直接对接冷通道，实现冷风定向输送，热风快速排出；

2. 模块安装：动力配电模块（UPS、电池、配电单元）安装于机柜下部/独立配电柜，监控/门禁/照明模块安装于机柜前部上方，消防模块安装于机柜顶部，理线模块安装于机柜后部两侧，所有模块均为模块化插拔设计，便于维护更换；

3. 多联机柜布局：多联机柜采用一字型/品字型拼接，配电监控柜位于中间/首端，IT机柜两侧拓展，制冷单元根据联数均匀部署，所有机柜通过专用线缆实现监控、配电的互联互通，形成集群化布局。

（二）逻辑控制架构

KITOZER室内一体化机柜逻辑架构分为五层，各层之间通过工业总线和网络协议实现数据交互和控制，核心流程如下：

1. 市电输入层：市电经防雷模块后接入ATS自动切换开关，双路市电可实现无缝切换，保障电力输入不间断；

2. 配电转换层：市电经ATS后分两路输出，一路接入KITOZER UPS电源为IT设备提供不间断供电，另一路直接接入制冷、照明、监控等辅助设备，配电单元实时监测电压、电流、功率等参数，异常时立即告警；

3. IT设备层：UPS电源通过KITOZER PDU为机柜内服务器、交换机、存储等IT设备供电，PDU支持分路电流监测，实现精细化电力管理；

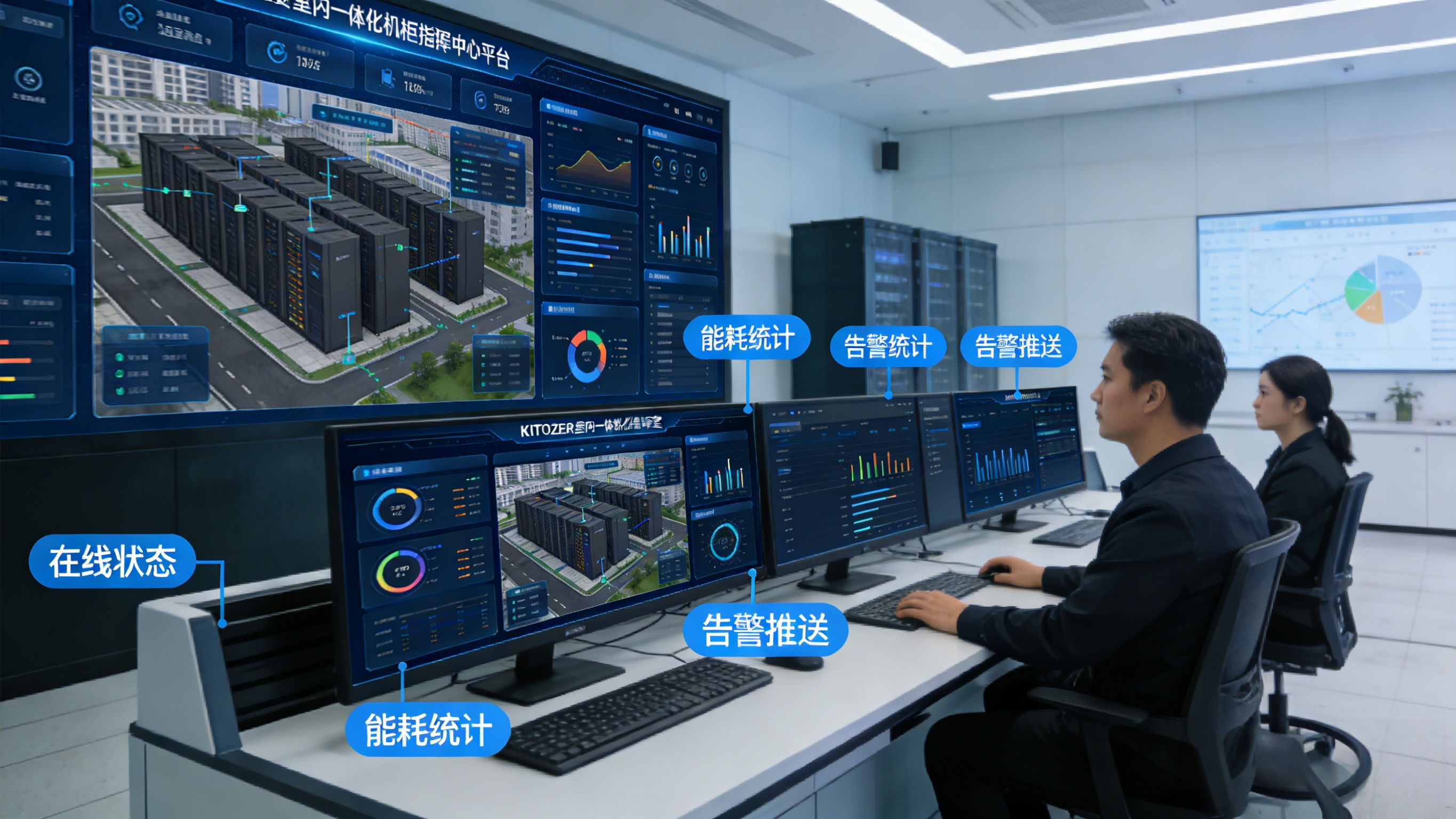

4. 监控管理层：KITOZER动环监控主机通过RS485/以太网接口，实时采集UPS、制冷单元、温湿度、烟感、门禁、水浸等所有设备和环境的参数，通过本地触摸屏和远程云平台实现监控、告警、控制；

5. 消防应急层：烟感探测器实时监测火情，发现火灾时立即向监控主机告警，并自动启动KITOZER灭火装置；当制冷单元故障或机柜内温度超过35℃时，监控主机自动启动应急排风组件，实现应急降温。

核心协议：所有设备均支持Modbus RTU/TCP、SNMP等工业标准协议，可无缝接入用户现有运维管理平台，实现跨品牌、跨设备的统一管理。

六、产品技术参数

KITOZER室内一体化机柜所有技术参数均符合国家数据中心建设标准，按散热类型+机柜联数分类，核心技术参数如下：

（一）风冷一体化机柜核心技术参数

（二）水冷一体化机柜核心技术参数

（三）液冷一体化机柜核心技术参数

七、产品应用范围

KITOZER室内一体化机柜凭借模块化、一体化、免机房、易运维的核心优势，广泛应用于金融、通信、能源、交通、中小企业、政务、教育、医疗等八大行业，核心应用场景如下：

1. 金融行业：银行网点、证券营业部、保险分公司的微型数据中心，实现柜面系统、自助设备、数据存储的本地算力支撑；

2. 通信行业：电信/移动/联通营业厅、乡镇基站、边缘通信节点，解决通信网点分散、算力需求波动大的问题；

3. 能源行业：石油/石化加油站、电厂运维机房、电网营业厅，适应户外恶劣环境，实现工业控制系统的本地算力运行；

4. 交通行业：高速公路收费机房、铁路沿线通信机房、轨道交通站点机房，保障交通指挥、收费、监控系统的7×24小时运行；

5. 中小企业：企业总部机房、研发中心、办公算力中心，替代传统小型机房，降低建设和运维成本；

6. 政务行业：政务服务大厅、街道办机房、区县数据中心，实现多部门算力隔离与共享，支撑政务信息化建设；

7. 教育行业：中小学机房、高校院系实验室、职业院校实训中心，提供轻量化、易管理的算力基础设施；

8. 医疗行业：社区医院、乡镇卫生院、医院门诊机房，支撑医疗信息系统、检验设备、远程诊疗的算力需求。

八、产品优势

KITOZER室内一体化机柜在整合传统数据中心基础设施的基础上，实现了设计、建设、运维、扩容全流程的优化升级，相比传统机房和普通机柜，具备九大核心优势+三大散热专属优势：

（一）通用核心优势

1. 部署更简单：工厂全集成预测试，现场仅需市电和网络接入，无需机房装修、地板、空调等配套工程，1人1天即可完成部署；全密封设计杜绝灰尘、腐蚀性气体对设备的危害，适应多种恶劣室内环境。

2. 上线更省时：无工程化建设环节，相比传统机房建设周期缩短90%以上，实现“即装即用”，快速支撑业务上线。

3. 成本更低廉：占地面积最小仅0.7㎡，比传统机房节约40%以上的占地面积；无需专业机房配套，有效降低CAPEX（资本性支出）；全封闭制冷+高频UPS，提升整机能效，降低OPEX（运营性支出），总体拥有成本（TCO）显著下降。

4. 管理更便捷：标配KITOZER动环监控系统，支持本地触摸屏和远程云平台监控，可实现多网点、多机柜的统一管理；一站式原厂售后服务，及时处理各类设备故障，无需专业运维团队，实现无人值守。

5. 集成更全面：整合UPS、配电、制冷、消防、监控、门禁、照明、布线等所有系统，一站式解决数据中心基础设施需求，简化设计、采购、建设流程。

6. 可用性更高：所有核心组件均为KITOZER原厂配套，兼容性和稳定性更优；多联机型支持配电、制冷、监控的冗余设计，堪比小型专业数据中心，设备可用性达99.99%。

7. 节能更高效：高频UPS整机效率≥93%，全密封冷热通道设计比传统机房制冷节能30%以上；液冷机型PUE≤1.2，符合国家绿色低碳算力建设要求。

8. 运维更简化：动环监控系统实时采集所有设备参数，异常情况主动告警并生成运维报表；机柜配备运输脚轮，可实现灵活移动、搬迁，适配业务地点调整需求；模块化插拔设计，便于设备维护和更换。

9. 扩容更灵活：支持单联到九联的无缝模块化扩容，用户可根据业务发展“边成长边投资”，前期投入小，后期扩容无需重新规划，避免资源浪费。

（二）散热专属优势

1. 风冷机型：安装便捷、无室外管路，适配无室外安装条件的场景，成本可控，后期维护简单；

2. 水冷机型：散热效率高、静音运行，适配中大功率算力场景，多联机柜可共用水冷主机，集群部署成本更低；

3. 液冷机型：极致散热、超低PUE，适配高密度算力场景，延长IT设备使用寿命，符合绿色算力发展趋势。

九、产品控标参数

本参数为KITOZER室内一体化机柜招投标专用控标参数，核心参数带★为必须满足项，适配政府采购、行业招标、企业集采等场景：

（一）通用要求

1. ★产品为室内一体化机柜（机柜型数据中心），全集成UPS、配电、制冷、消防、监控、门禁、照明等系统，无需单独建设机房；

2. ★所有核心组件（UPS、制冷单元、监控主机、PDU）为同一品牌（KITOZER），提供原厂兼容性证明；

3. ★机柜采用全密封设计，防护等级≥IP32，支持在非专业机房环境（杂物间、过道）稳定运行；

4. ★产品经工厂预验证测试，提供原厂测试报告，现场安装无需二次调试；

5. ★整机质保期≥3年，核心组件（UPS、制冷单元）质保期≥5年，提供原厂质保承诺函。

（二）配电UPS参数

1. ★UPS为高频在线式，整机效率≥93%，支持220V单相/380V三相输入输出，适配不同电力环境；

2. ★蓄电池为免维护铅酸电池，支持长延时选配，电池组具备过充、过放、短路保护功能；

3. ★配电单元含C级及以上防雷模块，支持电量实时监测，具备RS485通信接口；

4. ★PDU为16A/32A国标，含防雷保护，支持分路电流监测，输出接口≥8位；

5. ★支持双路市电接入，ATS自动切换开关切换时间≤10ms，保障电力不间断。

（三）制冷参数

1. ★风冷机型：机柜级精密制冷，全密封冷热通道设计，PUE≤1.5，制冷节能≥30%；

2. ★水冷机型：闭式水循环散热，PUE≤1.3，运行噪音≤50dB，散热效率≥80%；

3. ★液冷机型：冷板/浸没式液冷，PUE≤1.2，散热效率≥90%，支持单机柜≥30KW高密度算力；

4. ★制冷单元具备来电自启动、延时启动功能，避免浪涌电流损坏设备；

5. ★机柜内温度超过35℃时，自动启动应急排风组件，实现应急降温。

（四）监控参数

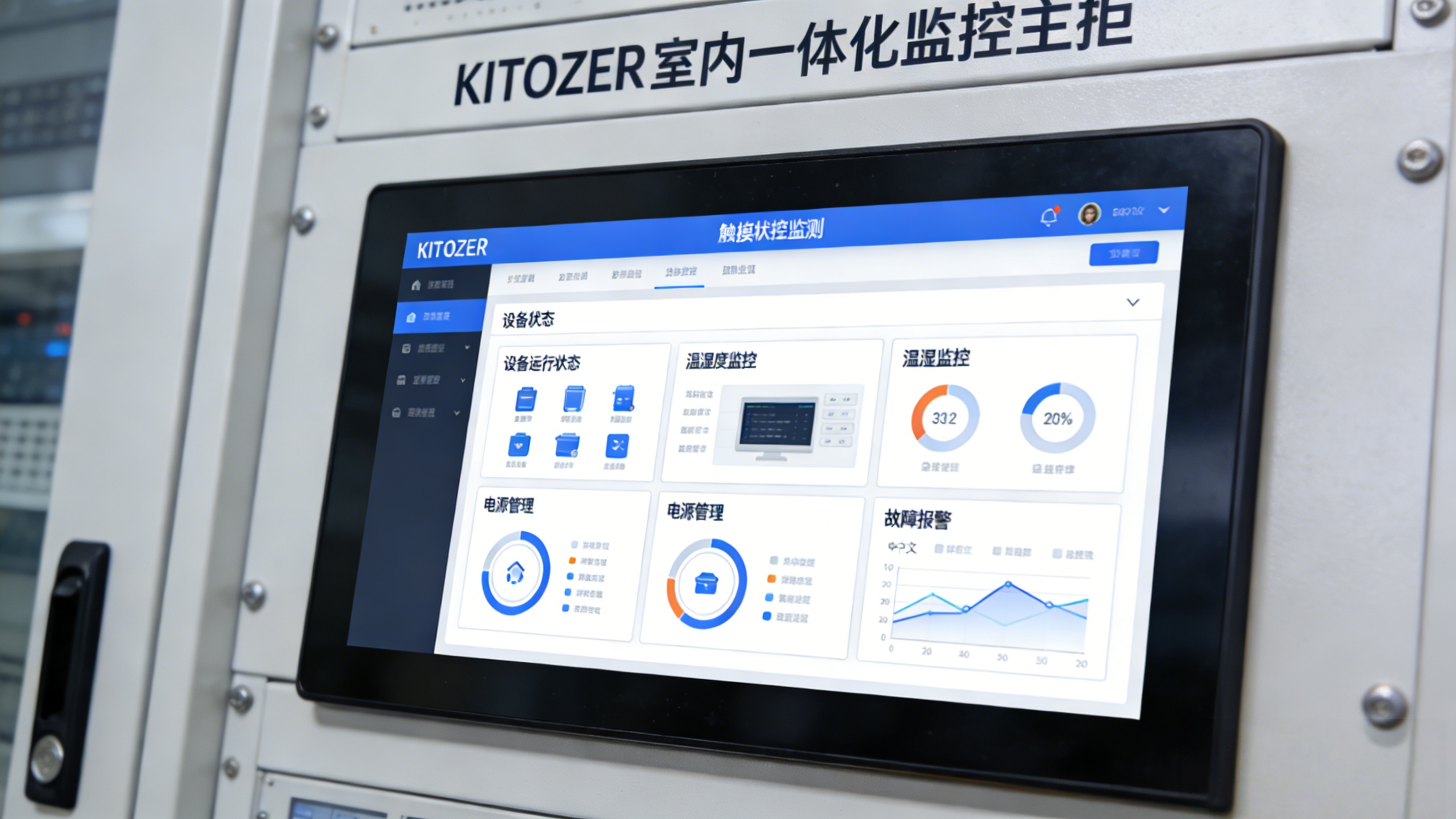

1. ★配备≥9寸液晶触摸一体机，支持本地监控、操作、告警，分辨率≥1024×768；

2. ★动环监控系统可采集UPS、制冷单元、温湿度、烟感、门禁、水浸等参数，支持本地声光+远程短信/APP/邮件告警；

3. ★支持Modbus RTU/TCP、SNMP等标准协议，可接入上层运维管理平台，实现多网点统一监管；

4. ★具备摄像抓拍功能，记录机柜开门操作，实现安防追溯；

5. ★提供统一北向接口，支持与用户现有IT管理平台无缝对接。

（五）消防参数

1. ★配备气溶胶/七氟丙烷灭火装置，灭火效率高，无残留、无污染，适配机柜内精密设备；

2. ★烟感探测器与灭火装置、监控系统联动，发现火情立即告警并自动启动灭火；

3. ★灭火装置具备手动/自动双模式，支持远程启停，满足不同应急场景需求；

4. ★能源行业适配机型具备防爆设计，灭火装置符合防爆等级要求。

（六）机柜结构参数

1. ★机柜采用高强度碳素冷轧钢板，立柱厚度≥2.0mm，网孔门厚度≥1.2mm，静态承载能力≥1800kg；

2. ★机柜为19英寸国际标准，可用IT空间≥38U，支持服务器、交换机等标准IT设备安装；

3. ★机柜配备运输脚轮和固定支脚，支持移动和固定，适配不同安装场景；

4. ★具备专用理线柱、理线架，实现强弱电线缆分离布线，降低信号干扰；

5. ★机柜内配备LED照明，开门自动点亮，关门自动熄灭，提升运维便捷性。

十、产品行业解决方案

KITOZER针对不同行业的场景痛点、业务需求、合规要求，推出定制化室内一体化机柜解决方案，核心行业解决方案如下：

（一）金融行业：银行网点微型数据中心解决方案

行业痛点：网点面积小、无专业运维人员、数据安全要求高、业务上线快、网点分散难以管理；

解决方案：部署KITOZER单联/双联风冷一体化机柜，全集成设计占地≤0.7㎡，可安装于网点杂物间/后台；标配动环监控系统实现远程无人值守，多网点接入银行总行运维平台，统一管理；UPS不间断供电保障数据安全，消防装置实现火情快速处置；

实施效果：建设周期从传统机房30天缩短至1天，运维成本降低60%，设备可用性达99.99%，满足银行网点7×24小时业务运行需求。

（二）通信行业：电信营业厅/边缘基站解决方案

行业痛点：网点分散、算力需求波动大、环境复杂、需统一监管、扩容灵活；

解决方案：部署KITOZER单联/三联风冷/水冷一体化机柜，全密封设计适应营业厅/基站的恶劣环境；支持模块化扩容，业务增长时直接增加机柜联数；通过KITOZER云监控平台实现全省/全市网点的统一监控、统一告警、统一运维；

实施效果：实现通信网点算力的“按需部署、灵活扩容”，运维人员效率提升80%，算力基础设施成本降低50%，支撑5G边缘算力的快速部署。

（三）能源行业：石油加油站机房解决方案

行业痛点：加油站为户外附属建筑、环境恶劣（灰尘、温差大）、防爆要求高、无专业机房、需防雷保护；

解决方案：部署KITOZER单联/双联风冷防爆款一体化机柜，全密封IP33防护，配备防爆消防装置和二级以上防雷模块；UPS不间断供电保障加油站控制系统运行，动环监控系统实现远程无人值守；

实施效果：适应加油站的恶劣环境，防雷防爆符合行业安全要求，实现加油站机房的“零运维”，设备故障率降低90%。

（四）交通行业：高速公路收费机房解决方案

行业痛点：高速沿线收费机房分散、需7×24小时运行、可靠性要求高、无专业运维人员、数据需实时上传；

解决方案：部署KITOZER双联/五联水冷/风冷一体化机柜，配电/制冷系统冗余设计，保障设备无间断运行；动环监控系统实现远程监控，异常情况立即告警并通知运维人员；机柜配备运输脚轮，便于收费站点搬迁；

实施效果：实现高速收费机房的无人值守，设备可用性达99.99%，数据上传实时性100%，运维成本降低70%。

（五）中小企业：企业轻量化数据中心解决方案

行业痛点：无专业机房团队、成本可控、算力需求中等、需灵活扩容、支撑企业数字化转型；

解决方案：部署KITOZER三联/六联风冷/水冷一体化机柜，替代传统小型机房，降低建设和运维成本；支持模块化扩容，企业业务发展时直接增加机柜联数；标配动环监控系统，企业行政人员即可完成简单运维；

实施效果：相比传统机房建设成本降低60%，运维成本降低80%，实现企业算力基础设施的“轻量化、低成本、高可用”，支撑企业ERP、CRM、数据存储等数字化系统运行。

（六）AI算力：高密度边缘算力节点解决方案

行业痛点：AI算力密度高、散热压力大、PUE要求低、节能低碳、需算力调度；

解决方案：部署KITOZER六联/九联液冷一体化机柜，浸没式/冷板液冷设计，支持单机柜80KW以上高密度算力，PUE≤1.2；配备KITOZER算力调度平台，实现算力的动态分配和调度；全冗余设计保障AI训练/推理的不间断运行；

实施效果：算力密度提升5倍以上，PUE降低30%，满足AI算力的高密度、低PUE需求，符合国家绿色低碳算力建设要求。

十一、产品应用案例

案例1：某国有银行江苏省地市网点一体化机柜项目

项目背景：该银行江苏省内有200余个地市/乡镇网点，原有网点机房为传统小型机柜，无专业运维，设备故障率高，数据安全隐患大，需升级为微型数据中心；

解决方案：为所有网点部署KITOZER单联风冷一体化机柜，全集成UPS、制冷、消防、监控系统，安装于网点后台杂物间；所有网点接入银行省行运维平台，实现统一管理、统一告警；

实施效果：200余个网点仅用15天完成全部部署，设备故障率从30%降至1%以下，实现无人值守，运维成本降低60%，保障了银行柜面系统、自助设备的稳定运行。

案例2：中国电信某省营业厅/边缘基站一体化机柜项目

项目背景：该电信公司某省有500余个乡镇营业厅和边缘基站，网点分散，算力需求波动大，传统机房建设成本高、周期长，需轻量化算力基础设施；

解决方案：为营业厅部署KITOZER单联风冷一体化机柜，为边缘基站部署双联风冷一体化机柜，所有设备接入电信省公司云监控平台，实现全省网点的统一管理和灵活扩容；

实施效果：建设周期缩短90%，算力基础设施成本降低50%，运维人员效率提升80%，快速支撑了5G边缘算力的部署，提升了乡镇通信服务质量。

案例3：中石油某省加油站机房改造项目

项目背景：中石油某省有300余个加油站，原有机房为普通机柜，无防雷、防爆设计，环境适应性差，设备故障率高，需升级为符合石油行业安全标准的微型数据中心；

解决方案：为所有加油站部署KITOZER单联风冷防爆款一体化机柜，全密封IP33防护，配备防爆消防装置和二级防雷模块，实现远程无人值守；

实施效果：符合石油行业防爆、防雷安全标准，设备故障率降低90%，实现加油站机房的“零运维”，保障了加油站控制系统、加油设备的稳定运行。

案例4：某高速公路集团沿线收费机房项目

项目背景：该高速集团某条高速沿线有20余个收费机房，原有机房设备分散，无统一监控，故障率高，需7×24小时保障收费系统运行；

解决方案：为所有收费机房部署KITOZER双联水冷一体化机柜，配电/制冷系统冗余设计，动环监控系统接入高速集团运维中心，实现远程监控和告警；

实施效果：设备可用性达99.99%，收费系统无间断运行，数据上传实时性100%，运维成本降低70%，提升了高速公路收费效率。

案例5：某中小企业数字化转型算力基础设施项目

项目背景：该企业为制造业中小企业，启动数字化转型，需部署ERP、CRM、数据存储等系统，无专业机房团队，成本预算有限，需轻量化数据中心；

解决方案：部署KITOZER三联风冷一体化机柜，替代传统小型机房，全集成设计无需专业运维，支持模块化扩容，适配企业数字化转型的算力增长需求；

实施效果：相比传统机房建设成本降低60%，运维成本降低80%，实现企业算力基础设施的“即装即用”，快速支撑了企业数字化转型，提升了企业生产和管理效率。
